指廊是一個窄而長的建筑，一端連接到票務和行李提取廳，飛機停靠在指廊兩側。指廊使得更多的飛機可以?？壳以O(shè)計簡單，但通常會導致從登機柜臺到登機口的距離變長。指廊其實就是咱候機時有座位的那個長長的廊子，至于為什么叫指廊，據說是因為長得像指頭。

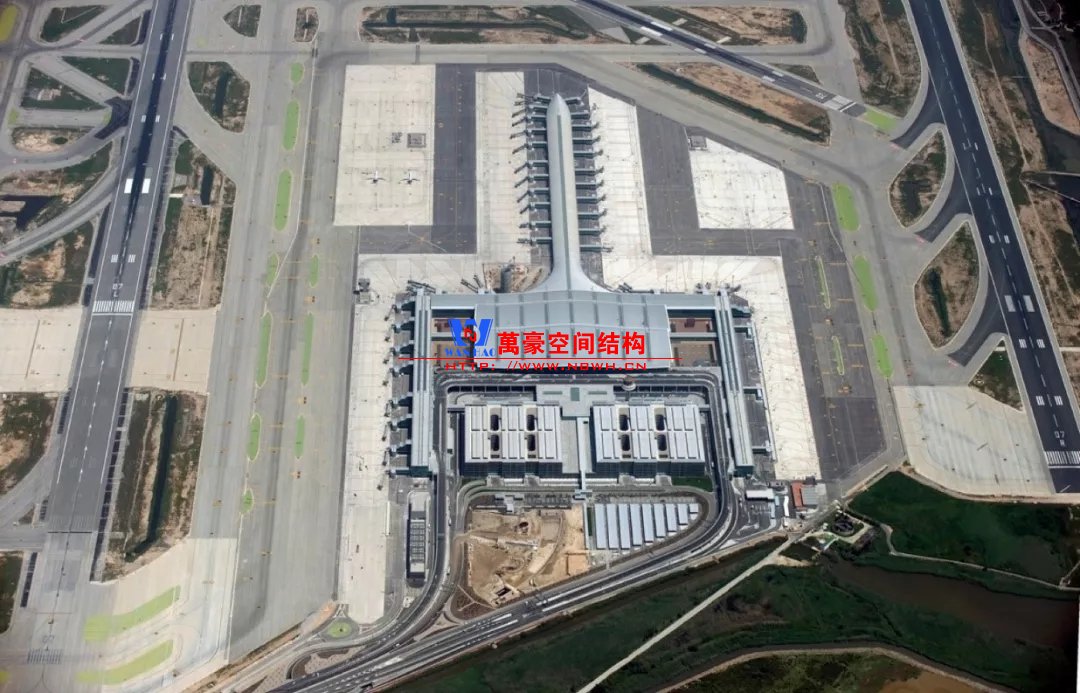

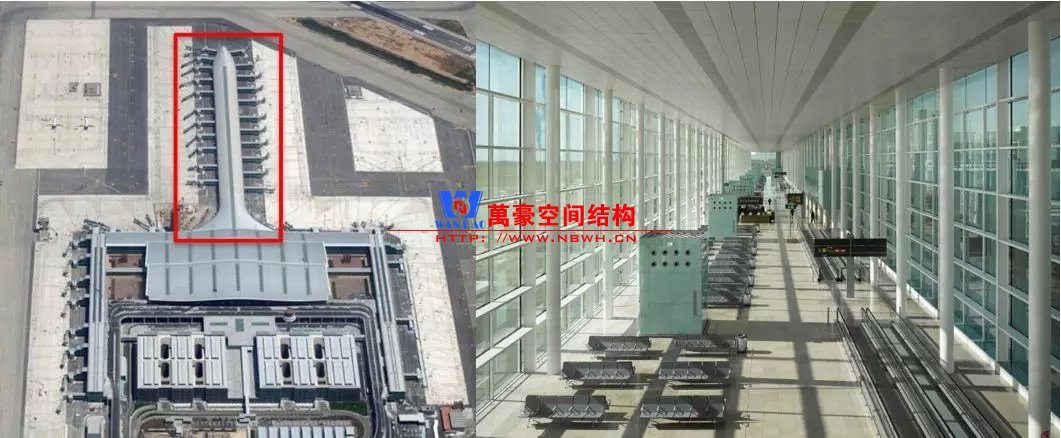

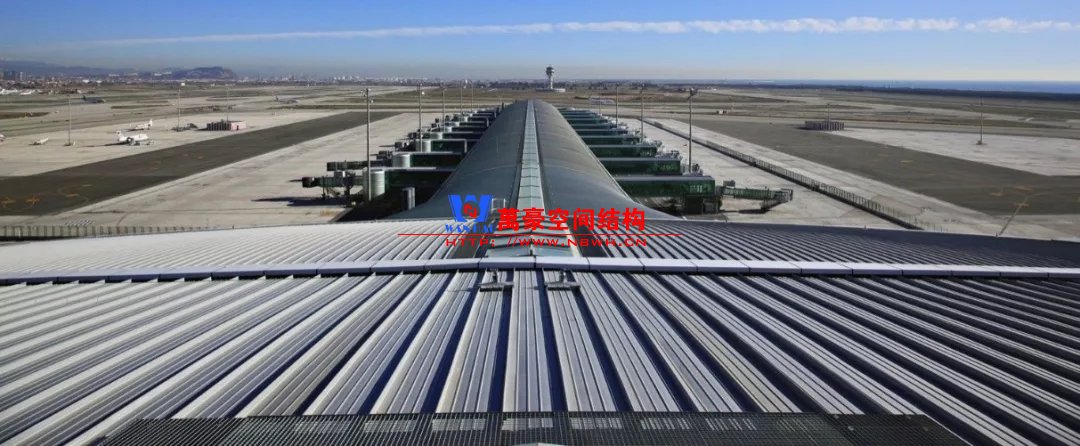

典型指廊示意圖（巴塞羅那機場/BCN）
設計指廊就和炒蛋炒飯一樣，既簡單又困難。簡單是因為它特點鮮明，基本都是跨度三四十米，高度二三十米，典型斷面或方或圓，由一個典型段拉伸而成的長條形結構。困難是因為它太沒有特點，這看起來兩根柱子一根梁就能搞定，但建筑師希望它可以不要千篇一律，每次都要求結構要有創新。

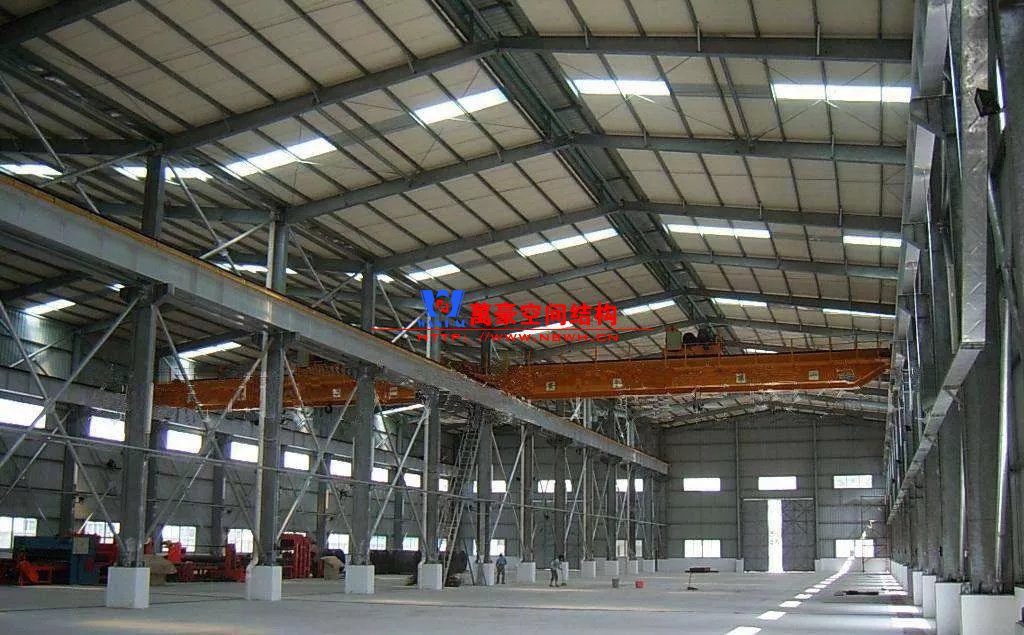

如果不是建筑效果，其實和設計廠房一樣

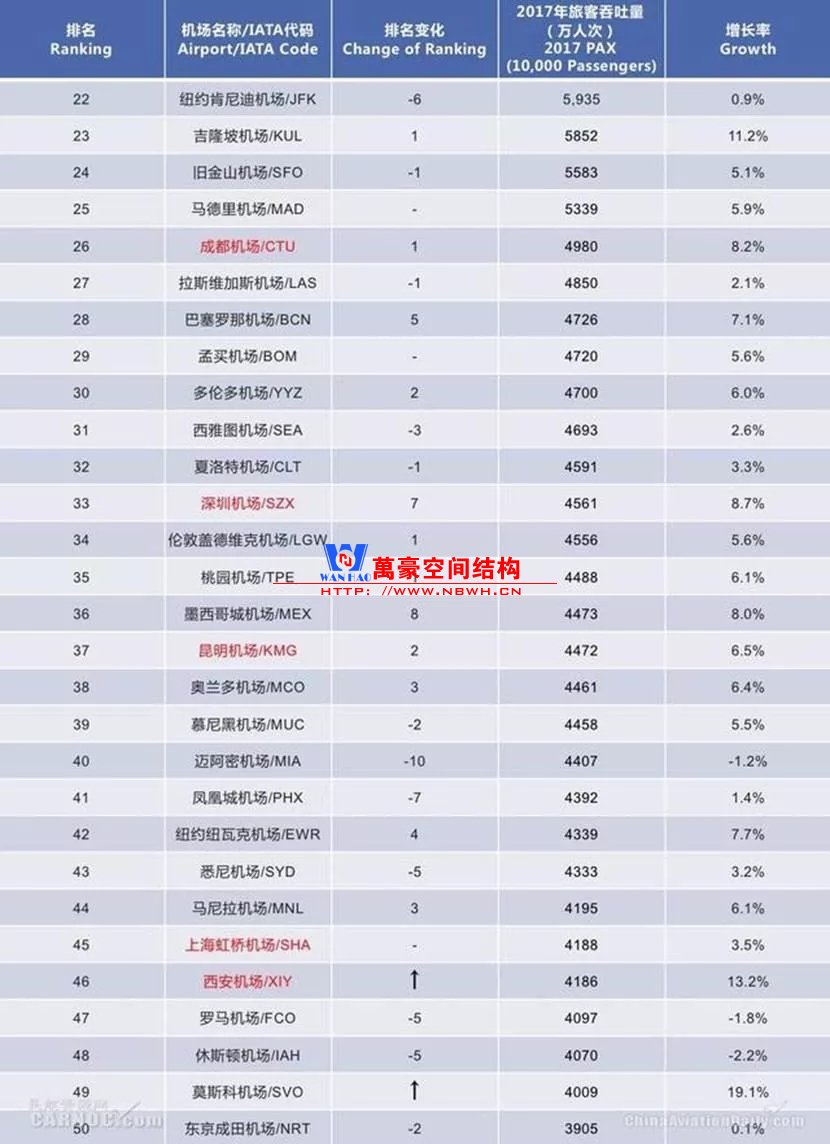

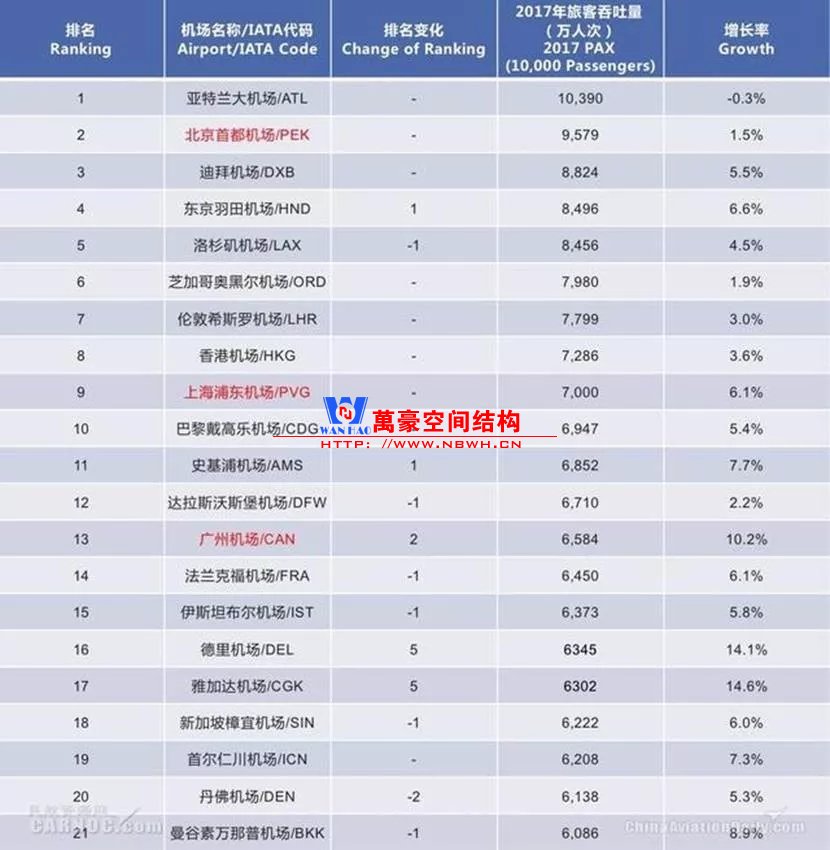

我們收集了世界TOP50和國內TOP20的機場資料，發現其中比較有特色且有參考意義的案例，進行比選與討論。
不查不知道，真正去做了發現這簡單的指廊還真能玩出花樣來。下面就拿其中的一些案例與大家一起分享。
混凝土框架
要做一個長條形的建筑，第一個想到的就是做一個方盒子。而實際上這類指廊也確實是最多的，上世紀四五十年代的歐美機場基本都是混凝土框架的方盒子，柱跨9米左右，造價便宜且不容易出錯。兩側玻璃幕墻采用單元式幕墻，為建筑提供采光。對結構工程師來說和設計一個三層的混凝土框架并無太大差別。

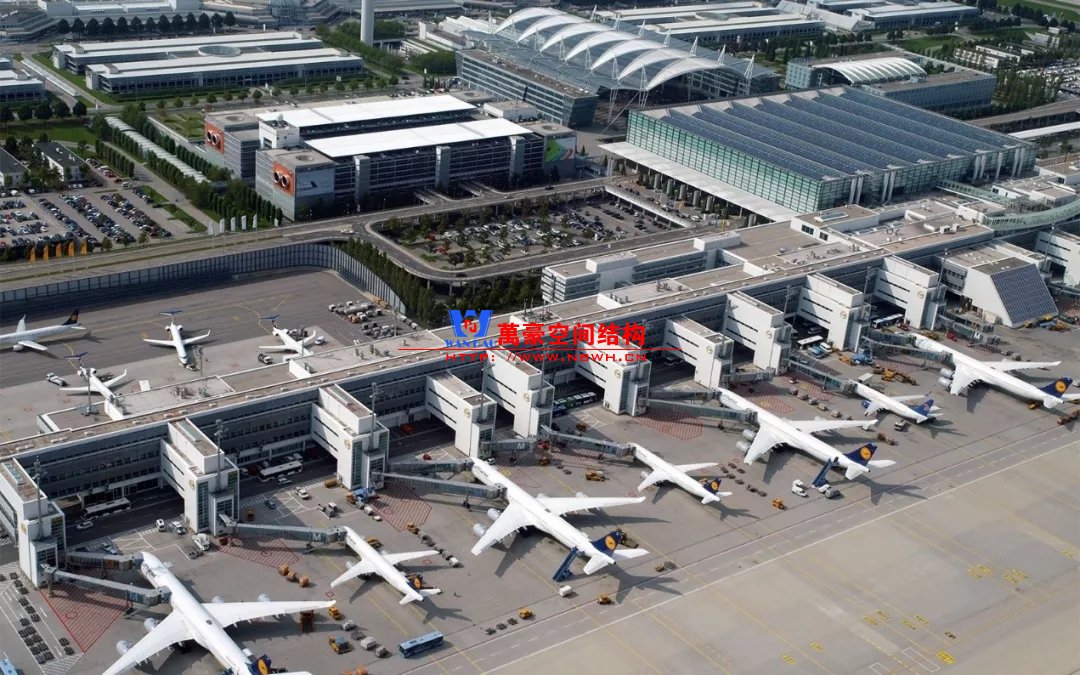

最經濟的指廊樣式（德國慕尼黑機場/MUC）

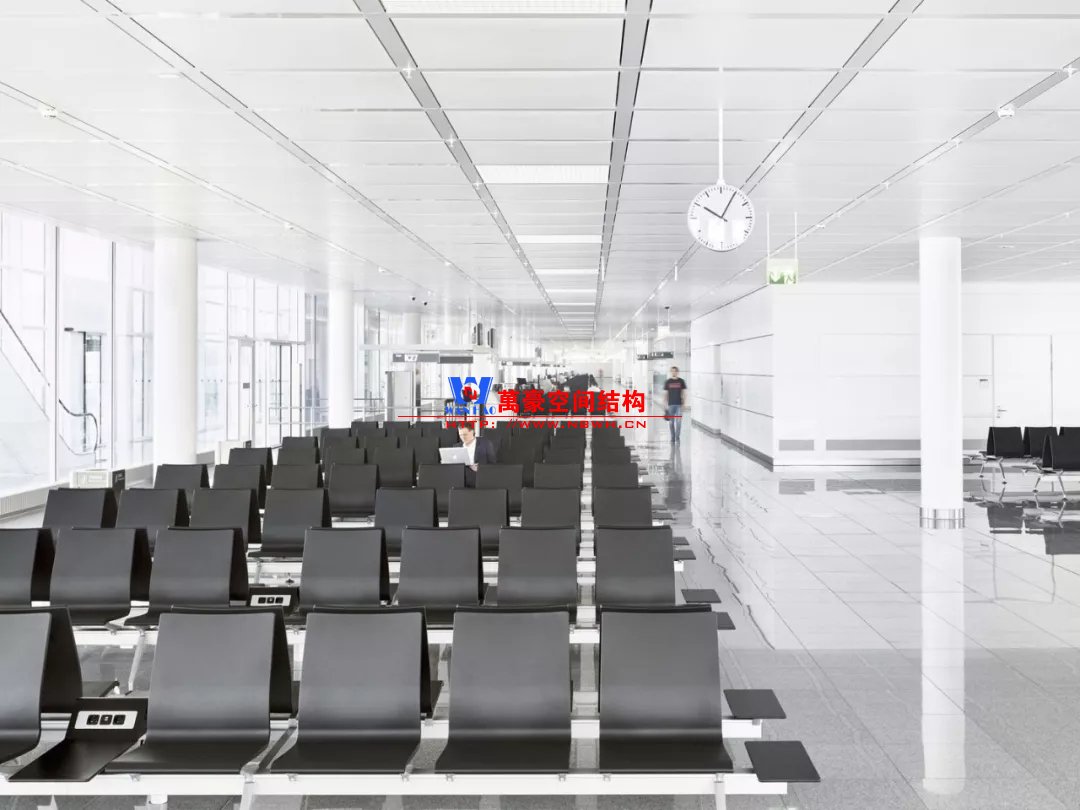

室內作為機場空間比較壓抑（德國慕尼黑機場/MUC）
鋼結構梁
隨著經濟條件的提升和建造技術的進步，建筑師開始追求大跨度與建筑表現，因此鋼結構成為了指廊屋面的首選材料。對于二三十米的跨度，三根柱或兩根柱都可以實現。
如巴塞羅那機場的指廊就是采用簡單的鋼框架結構體系，鋼柱布置于兩邊；幕墻采用剛性幕墻，貼近鋼柱外側布置；室內吊頂無天窗，吊頂走向沿長向，空間上有指向性。
結構設計雖然并不困難，但由于層高高、跨度大，給人感覺很干凈；幕墻柱和結構柱一一對位，具有秩序感；由于采用鋼柱，柱的尺度相比與混凝土柱也顯得更加纖細。

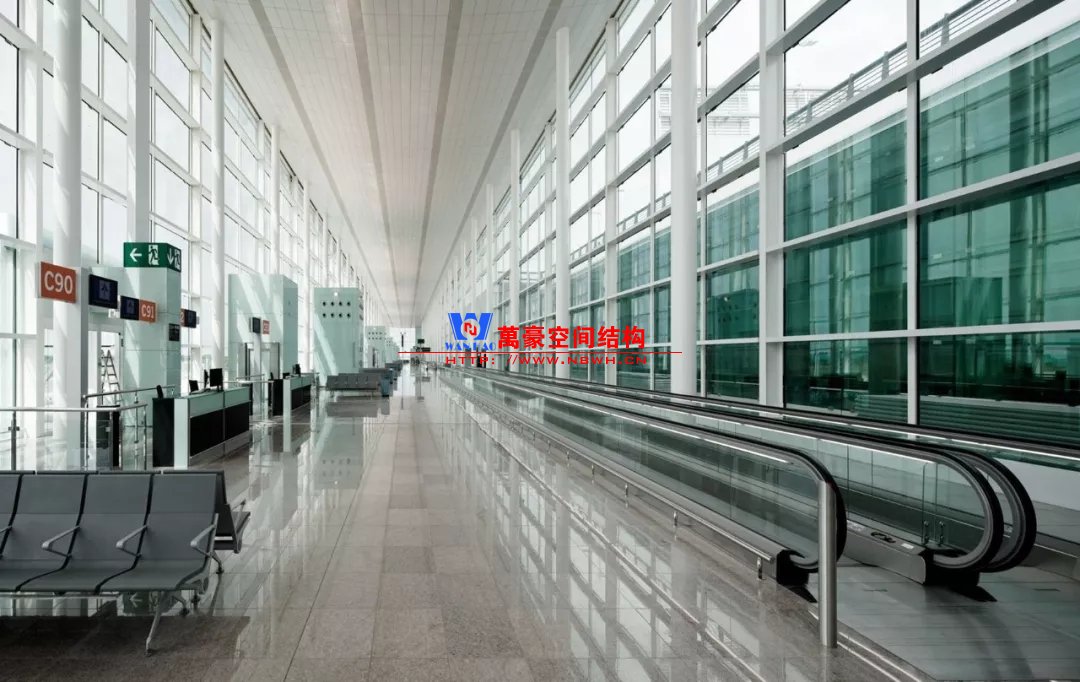

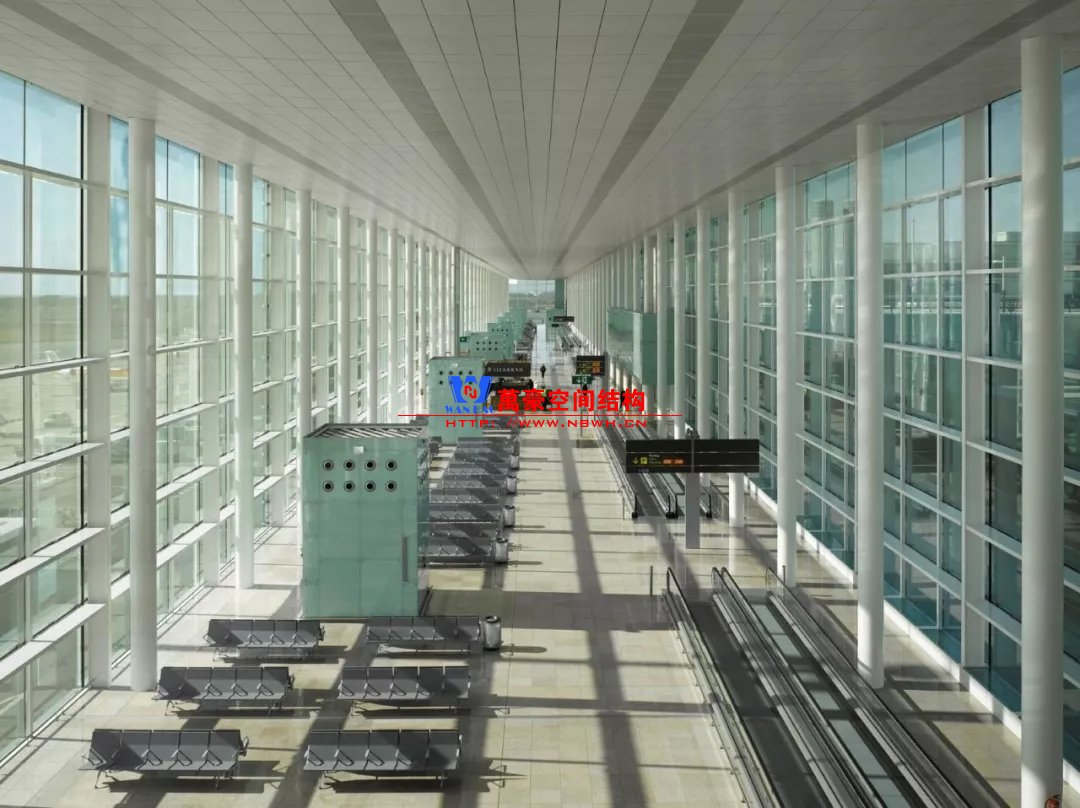

巴塞羅那機場/BCN內部空間

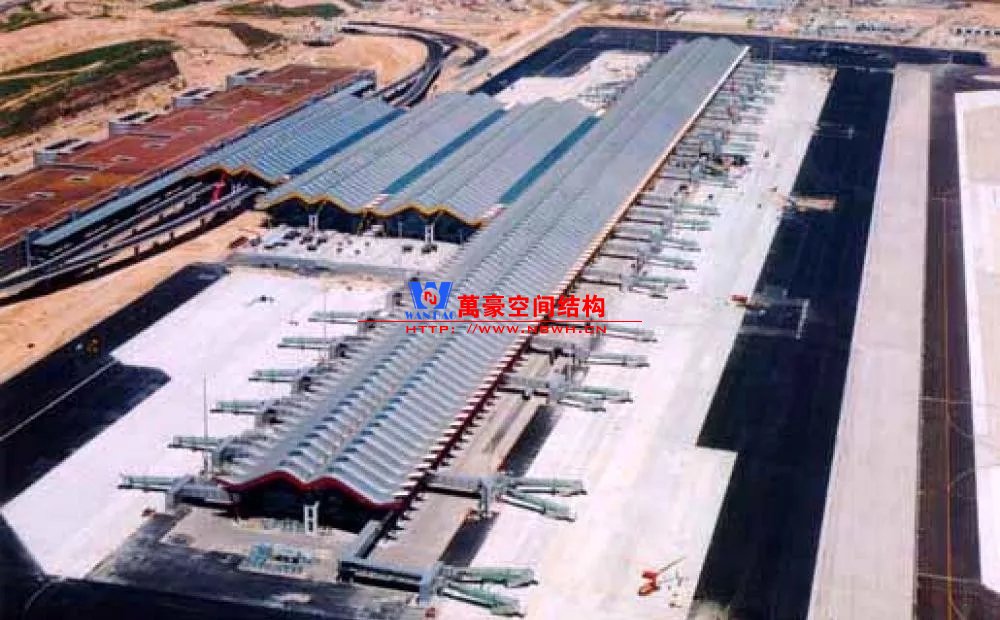

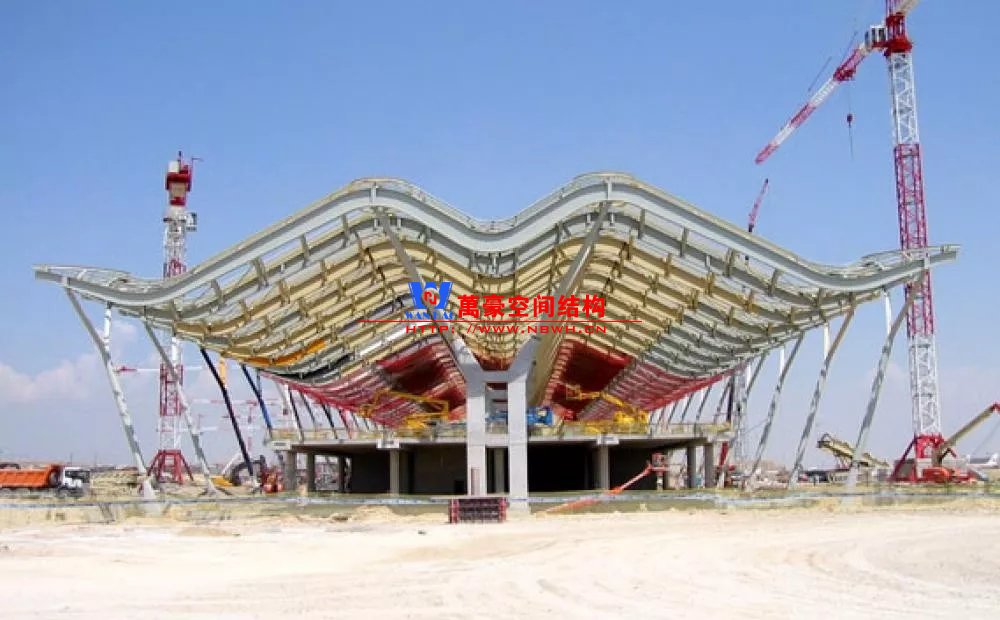

我們還可以讓平頂有些起伏變化來增加室內效果，比如經典的馬德里機場。指廊的剖面采用M形，為了應對曲梁帶來的不利影響，工程師在中部布置了兩組Y形柱支撐于轉折點。

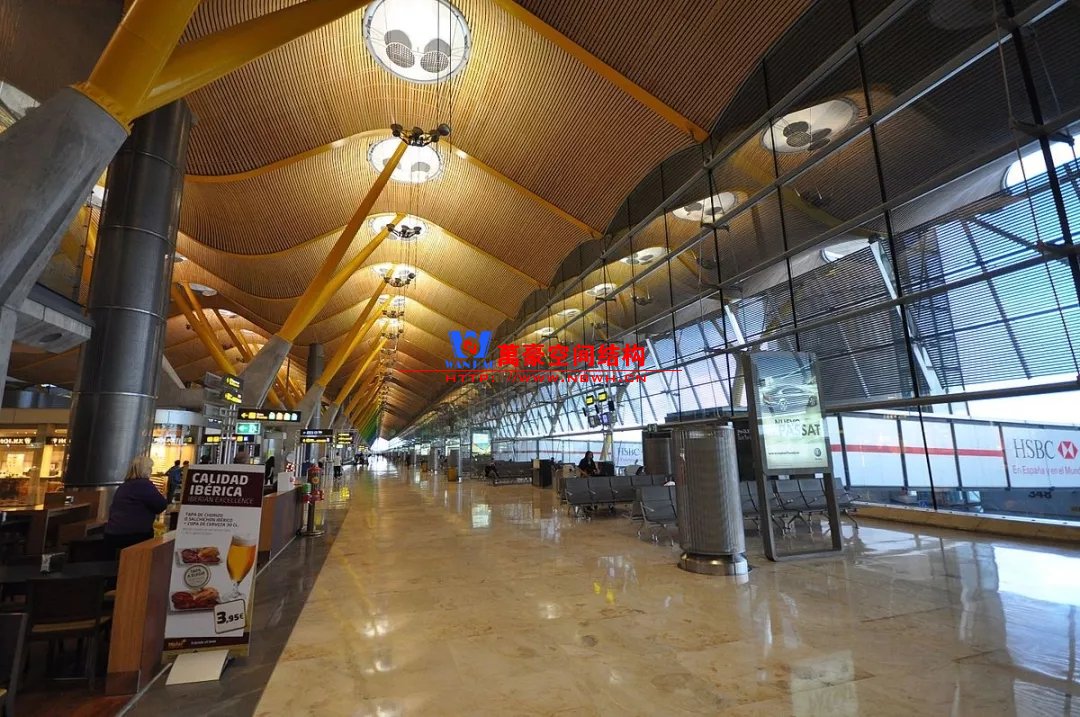

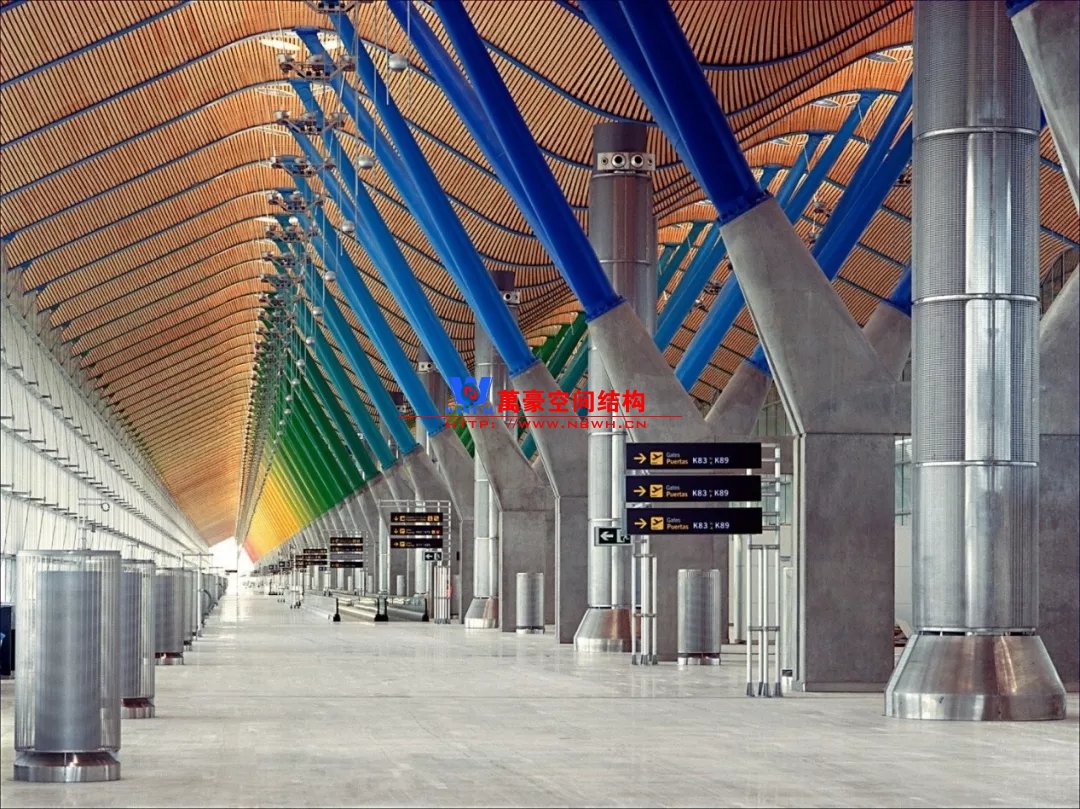

馬德里機場/MAD內部空間

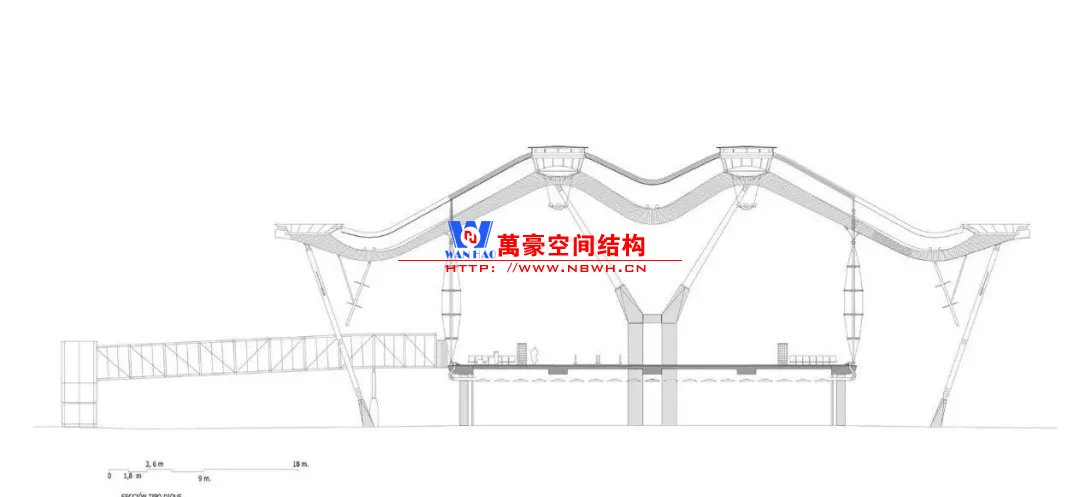

馬德里機場/MAD典型剖面
為了豐富室內空間，建筑師還增加很多小細節。比如室內柱子的顏色是漸變的，這樣沿著指廊前進時就不會顯得那么單調；吊頂并沒有將鋼梁全部包掉，而是露出了鋼梁的下翼緣，這樣就能在遮掉次梁檁條等比較雜亂構件的同時表現出結構的肌理，同時由于結構外露，所以結構工程師節點設計也很考究；頂部結構比較“硬”，所以幕墻采用了比較“軟”的索桁架半剛性幕墻，立面顯得極為通透。
單看未粉飾前的鋼結構也很好看

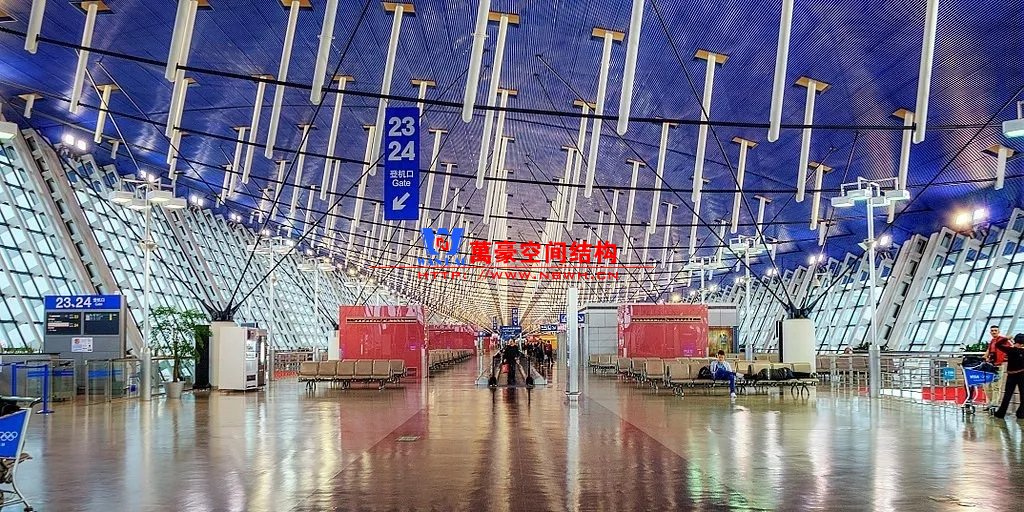

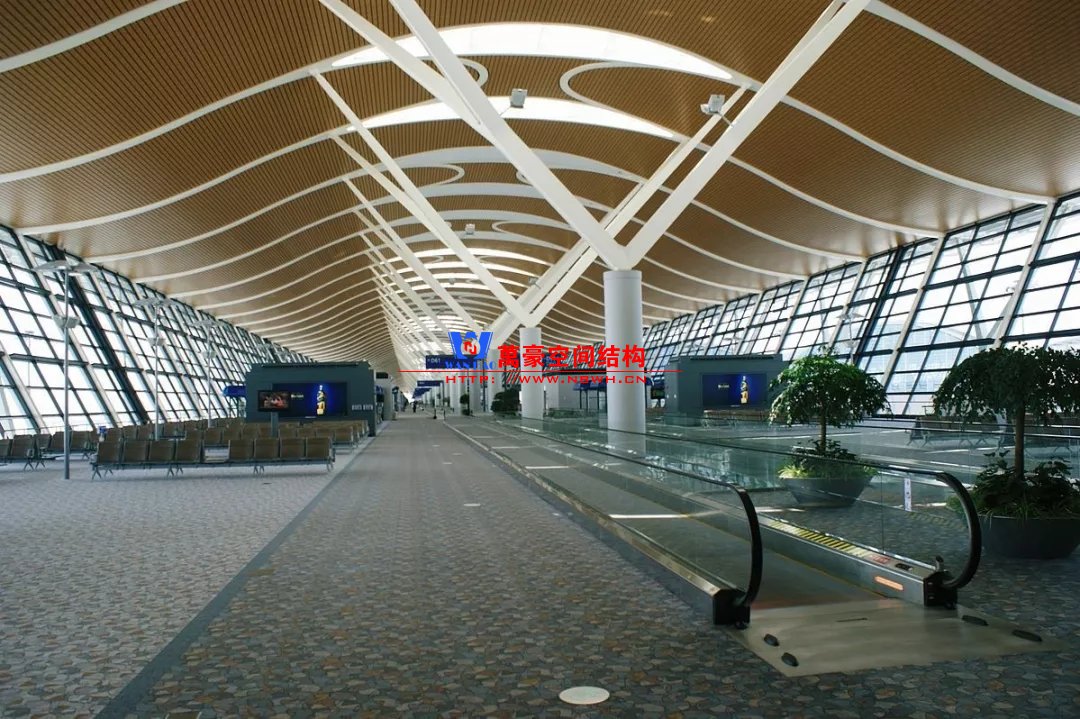

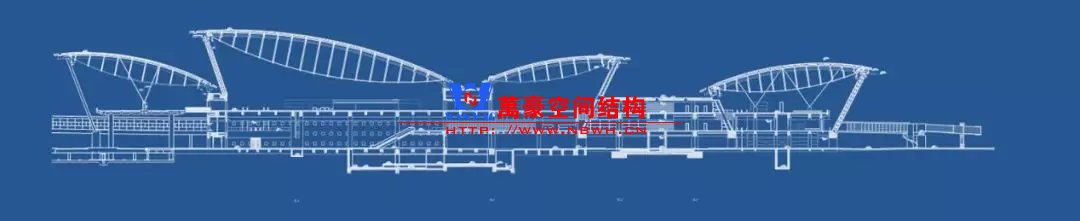

浦東國際機場T2航站樓將結構梁在立面彎曲的同時，平面也形成弧線將天窗融合進去，室內效果也很好。同時對節點也進行了精細化設計，細節處體現了建筑結構融合設計的思想。

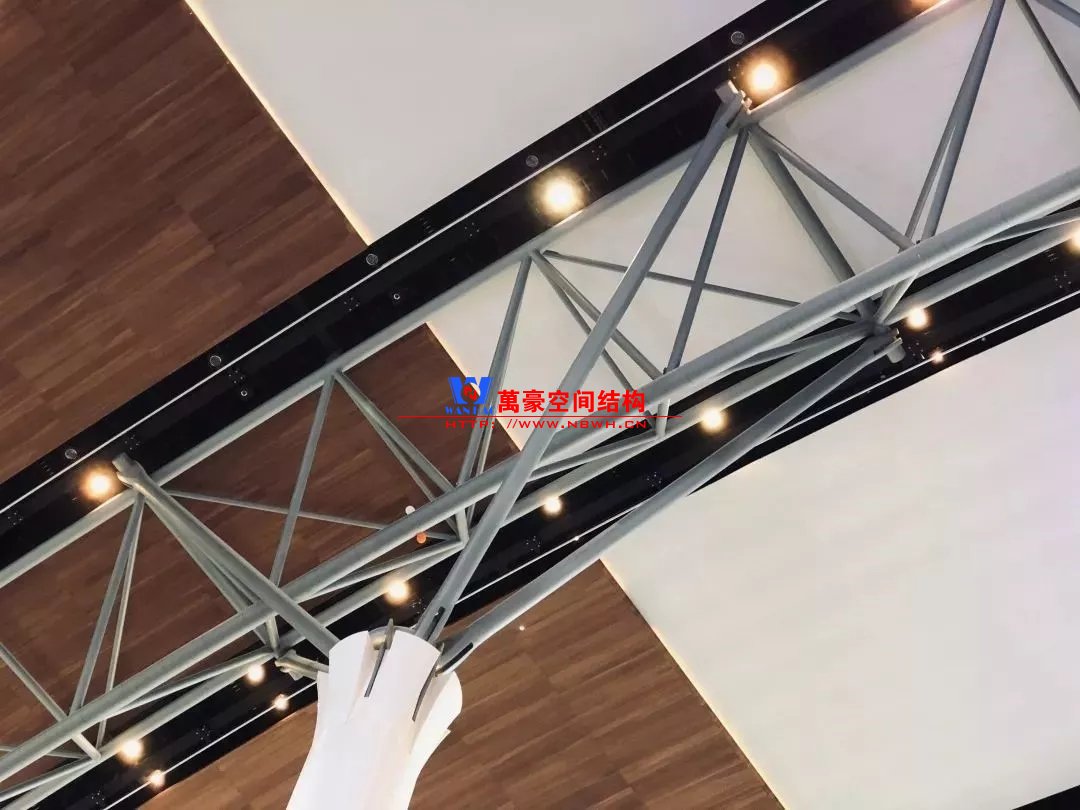

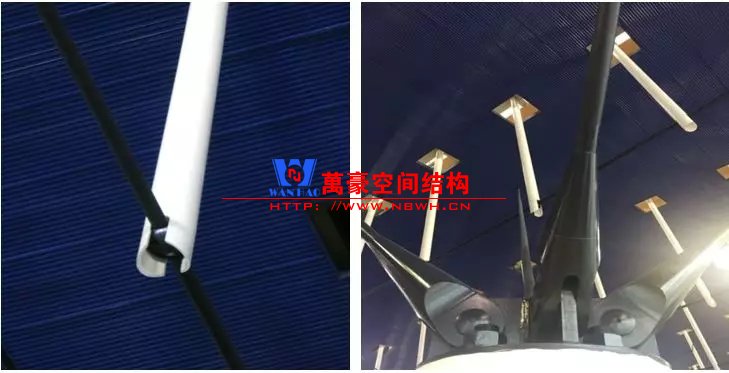

鋼結構節點細部
東京羽田機場也采取了鋼梁下翼緣外露的手法，但弱化了柱子的概念，將屋面結構直接順到立面形成曲柱，曲柱又與立面幕墻構件結合，讓立面顯得更加干凈。由于少了中間一排柱子跨度增大，可以想象其鋼梁高度和用鋼量也會隨之加大，同時也限制了室內鋼梁不能有太多轉折。

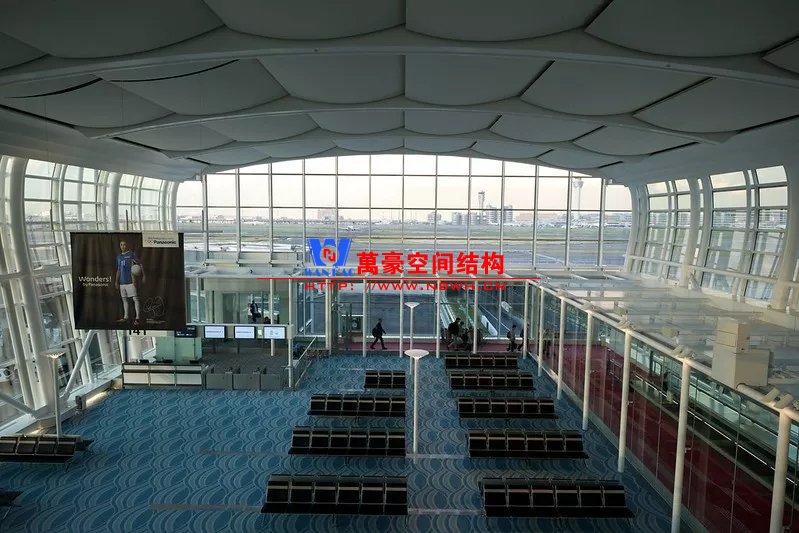

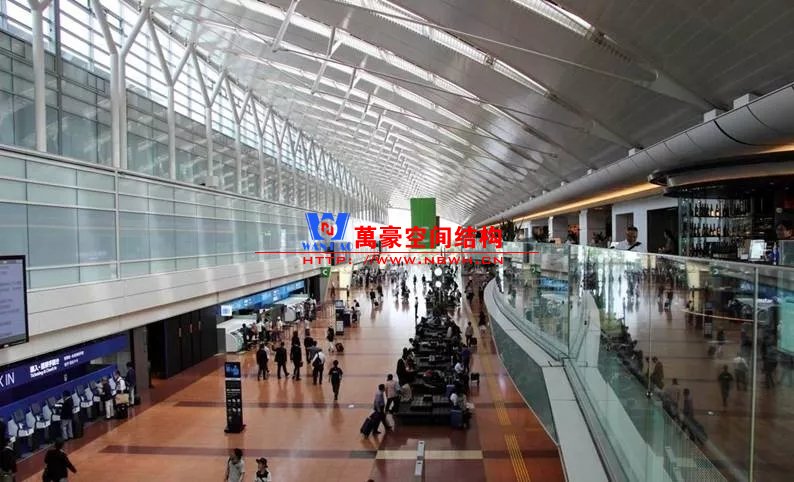

東京羽田機場/HND立面效果

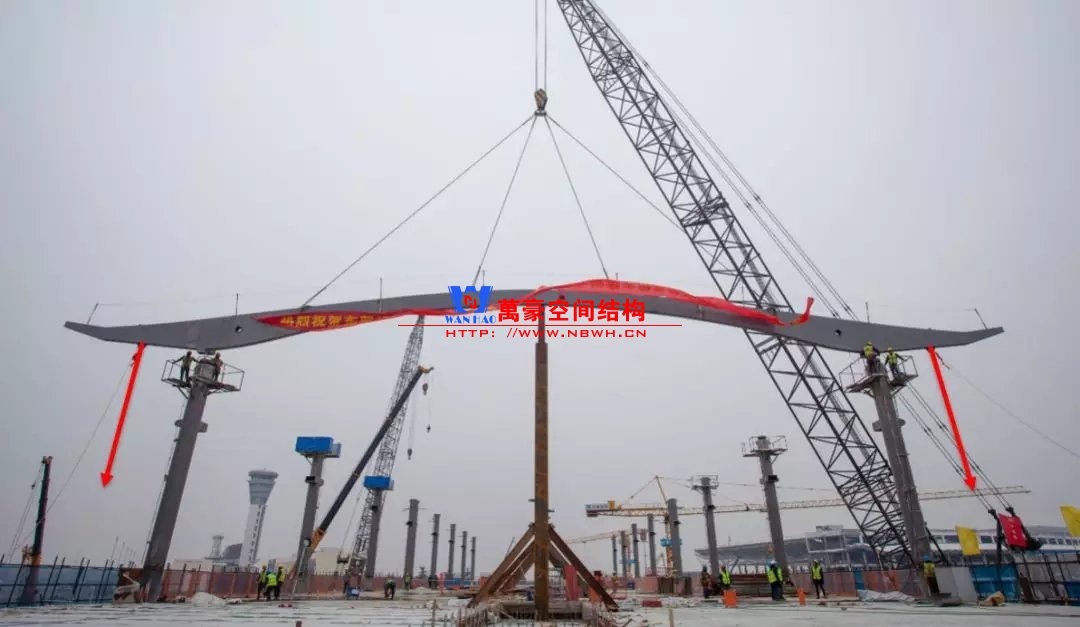

有時建筑中部需要布置長條形天窗，結構跨中梁構件會外露，因此梁跨中截面需要盡量小。但是對于簡支梁跨中彎矩確是最大的，這時應該如何解決呢？通過將兩側的幕墻立柱設置為拉桿并施加預應力，有效減小了跨中的彎矩，柱頂部分彎矩加大可增大截面高度，這樣鋼梁整體造型就與建筑要求相符了。
幕墻吊桿立面示意
除了頂窗，建筑有時還希望布置側窗，如洛杉磯機場。建筑師將指廊沿長方向分割成數個分塊，將每個分塊一側抬起首尾相連，在首尾相接處即形成了側窗。結構設計時需要貼合建筑造型做成折梁，且每一榀的弧度都不一樣。相比與前面兼顧建筑造型和結構受力的案例來說，結構犧牲了整體性導致截面做得比較大，因此室內建筑效果并不通透且有些亂。

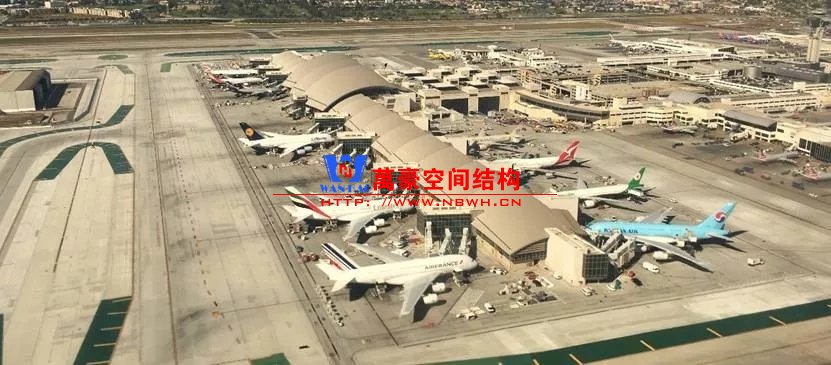

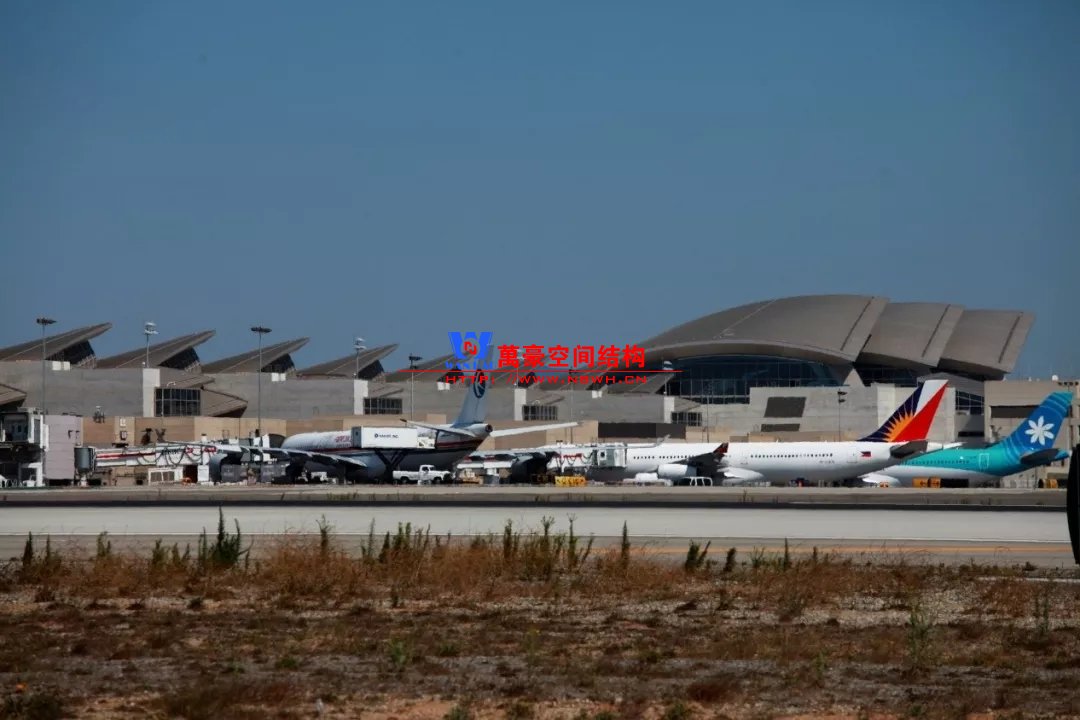

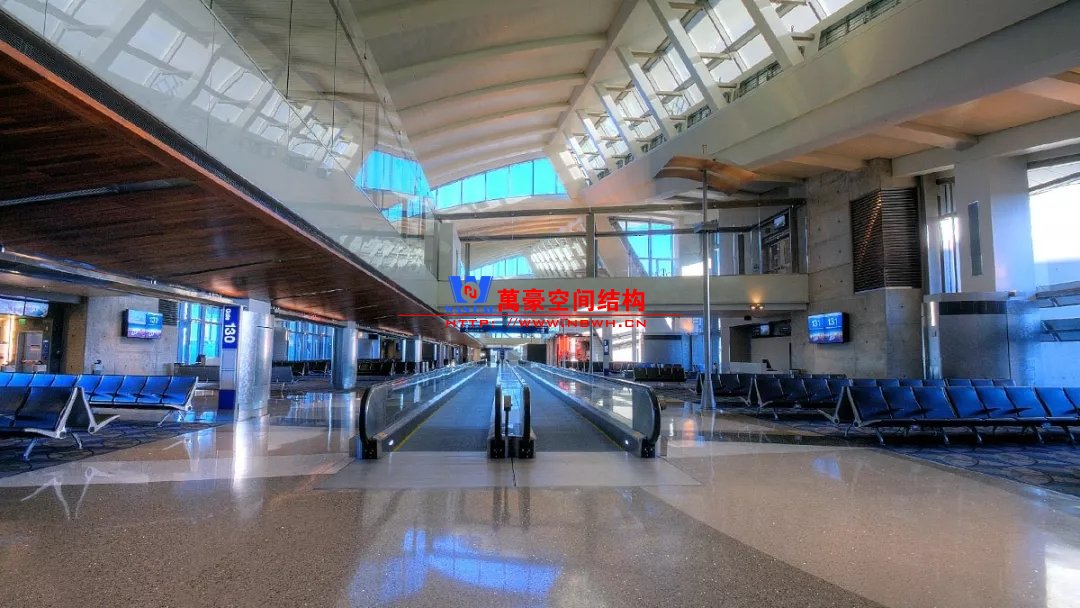

洛杉磯機場/LAX室內效果

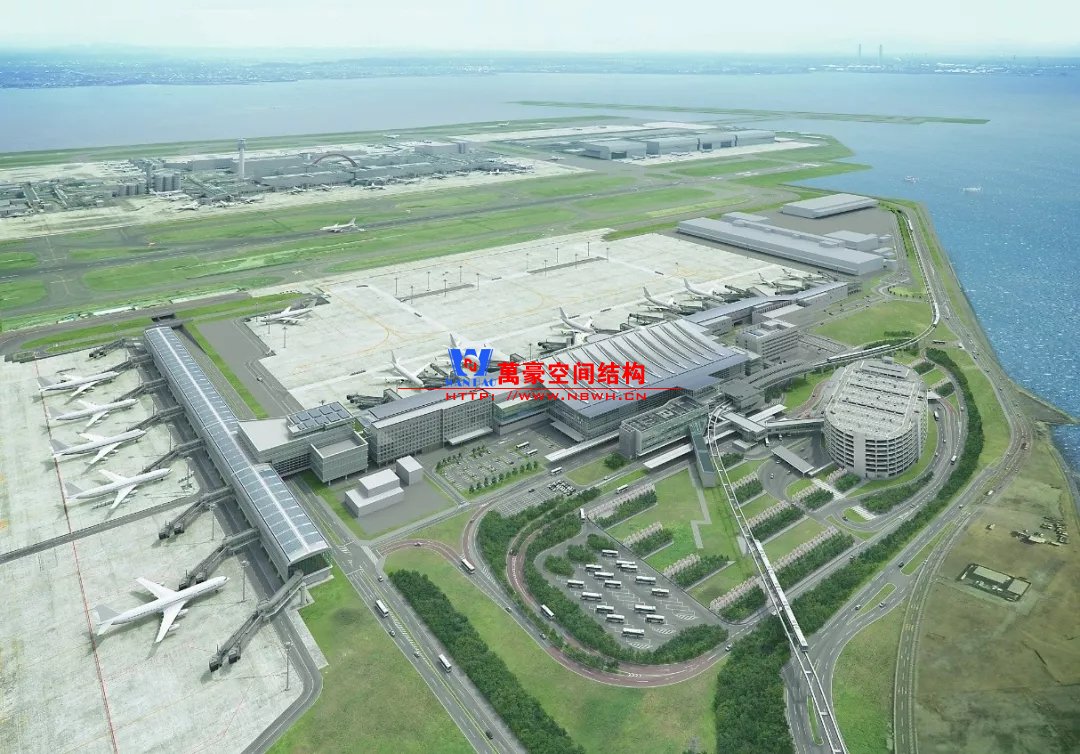

除了實腹鋼梁，我們還可以選擇更加輕盈的張弦梁，其主要表現即在張弦梁的造型以及索節點，建筑效果走的路線也多為精細風。其中經典案例有浦東國際機場T1航站樓和東京羽田機場，歷經多年也不顯得過時。
張弦梁和支承構件的尺度處理的很好，單撐桿張弦梁顯得很有力度感（東京羽田機場/HND）
鋼桁架+網架

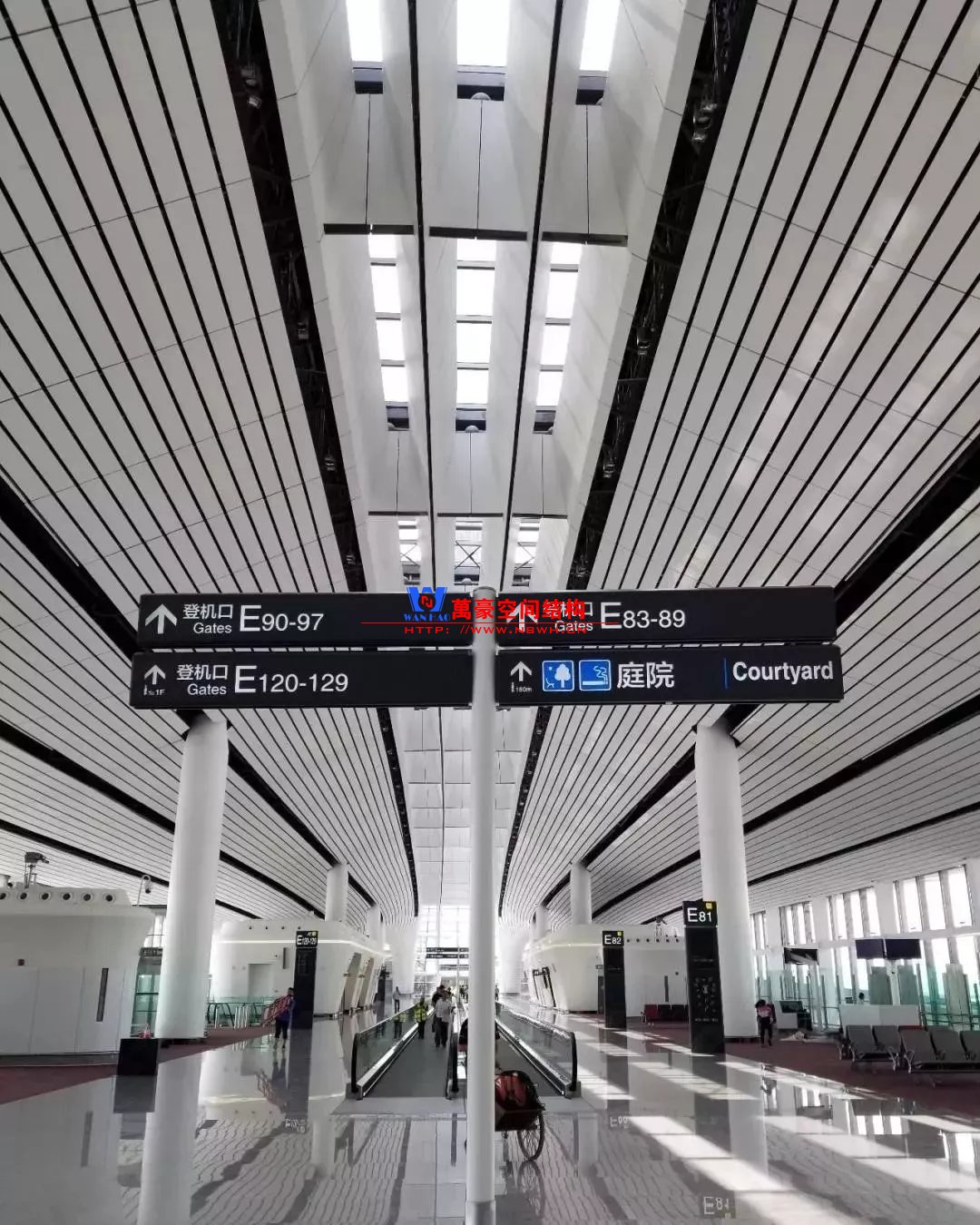

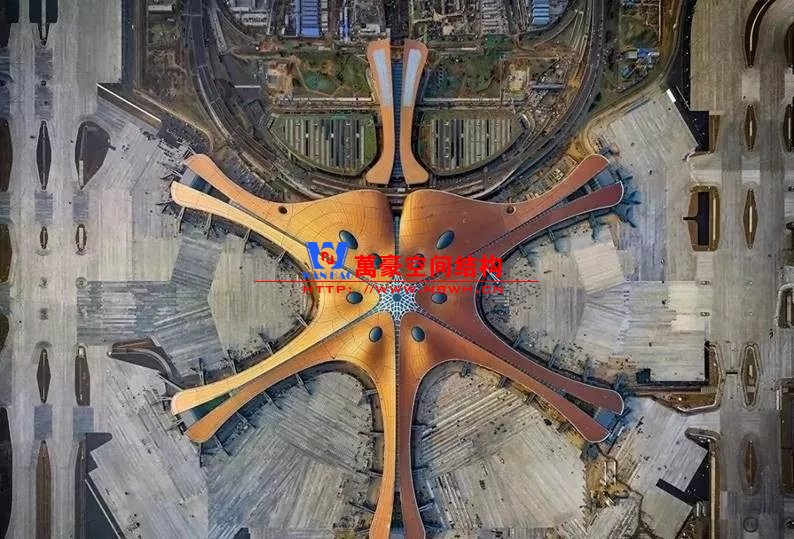

空間結構設計怎么能少了萬能的空間網格結構，網格結構相比與實腹鋼梁經濟性好，比如最近的網紅機場——北京大興機場就采用了空間網格結構。考慮快速施工與經濟性，空間網格結構無異于最好的選擇，但是成型后桿件多顯得雜亂，因而后期建筑對結構構件進行外包，這也是現代建筑中建筑與結構常見的處理手法。
如果室內建筑吊頂效果比較特殊，那么空間網格結構更能發揮其適應性強的特點，比如伊斯坦布爾新機場。室內是單元式的吊頂曲面比較復雜，設計時采用空間交叉桁架結構貼合表皮布置桁架弦桿，同時在桁架之間搭設次桁架和次梁形成復雜的吊頂面。通過化整為零的方法，結構建造難度大大降低，最終建筑效果也很好。同時中部混凝土柱承擔豎向力，立面布置斜撐增加結構的抗側剛度，兩類柱子在尺度和顏色上形成反差，在視覺上就能感受到結構的邏輯。

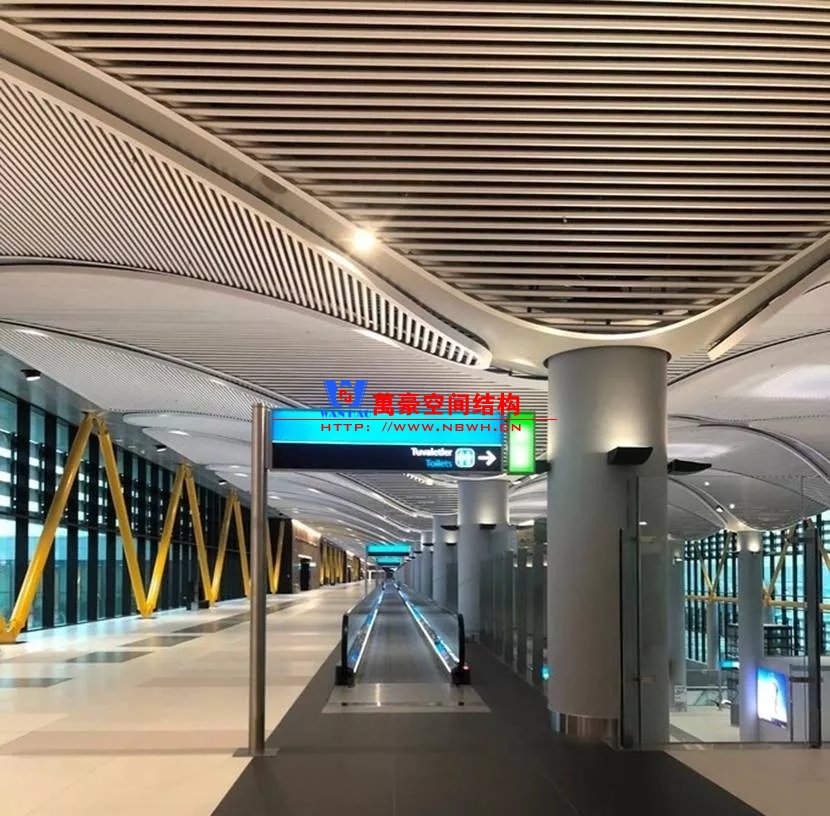

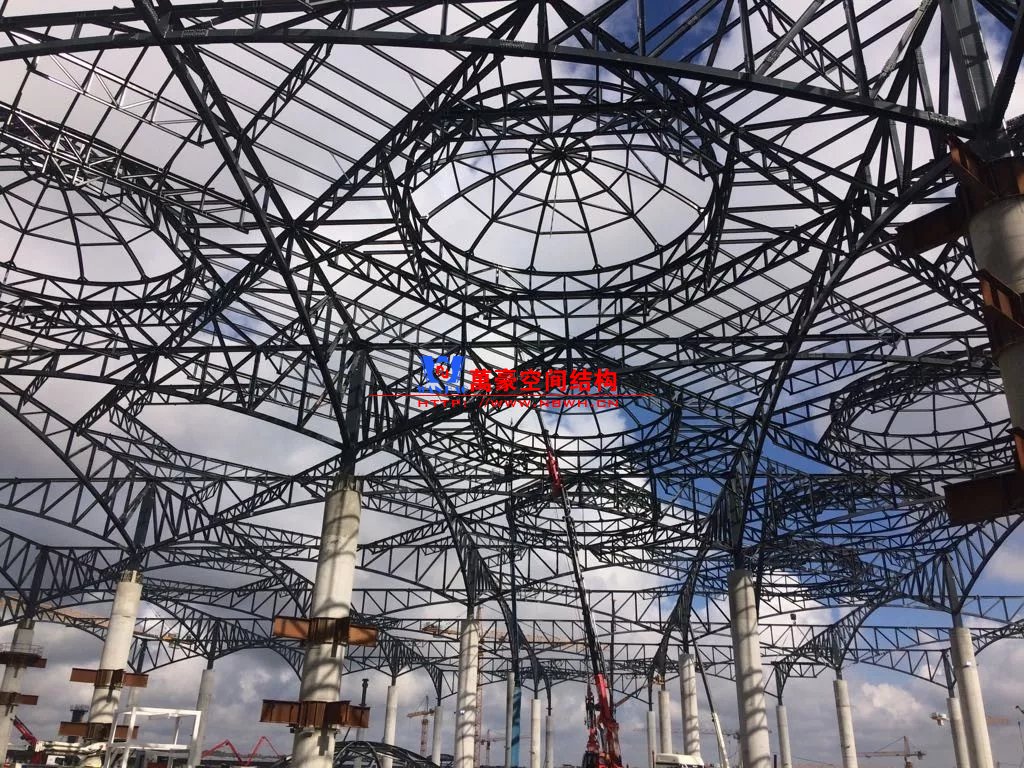

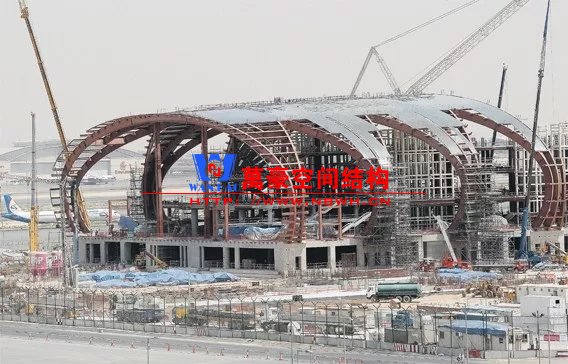

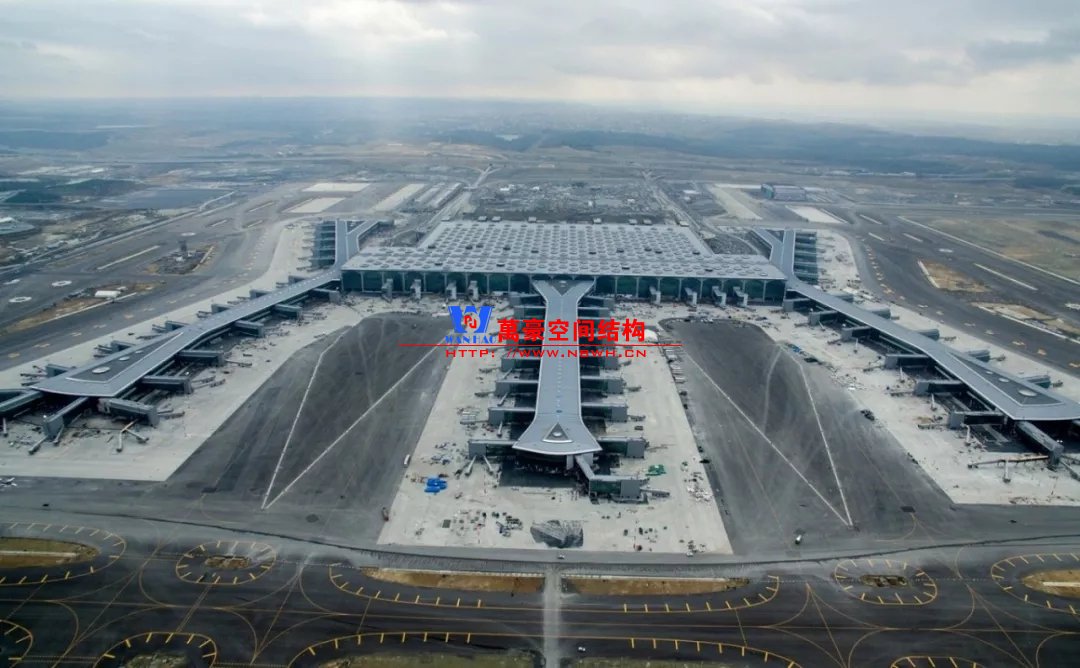

伊斯坦布爾機場/IST建造過程

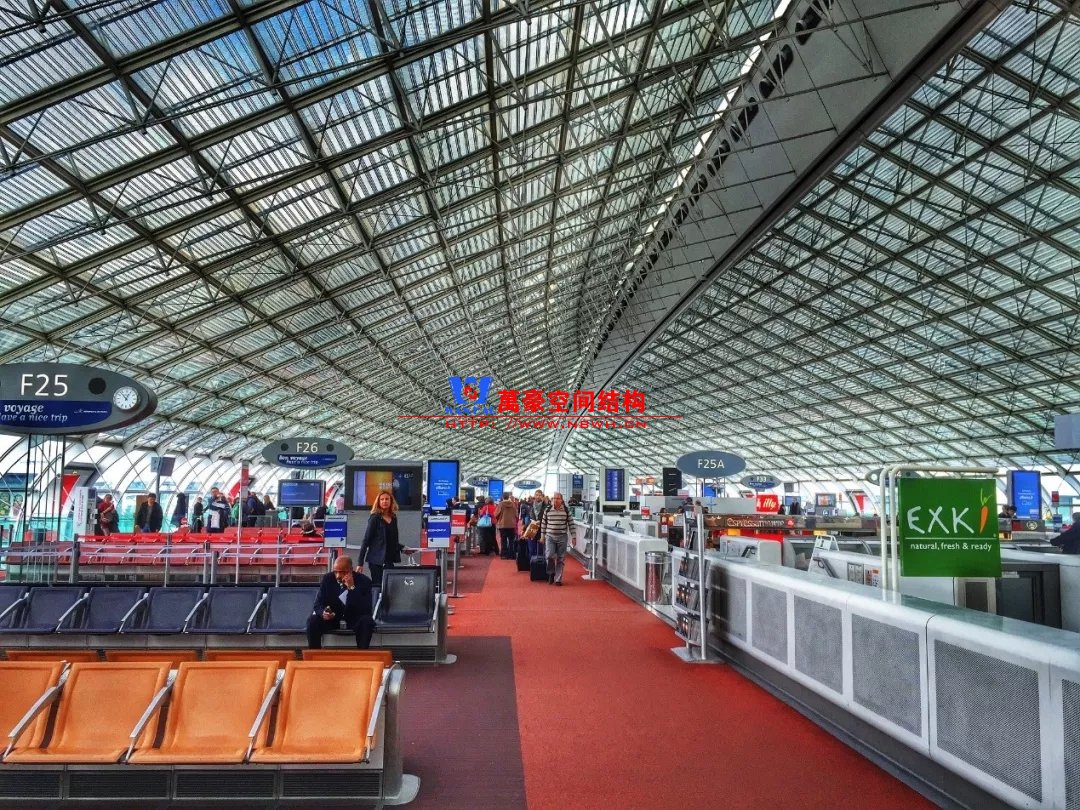

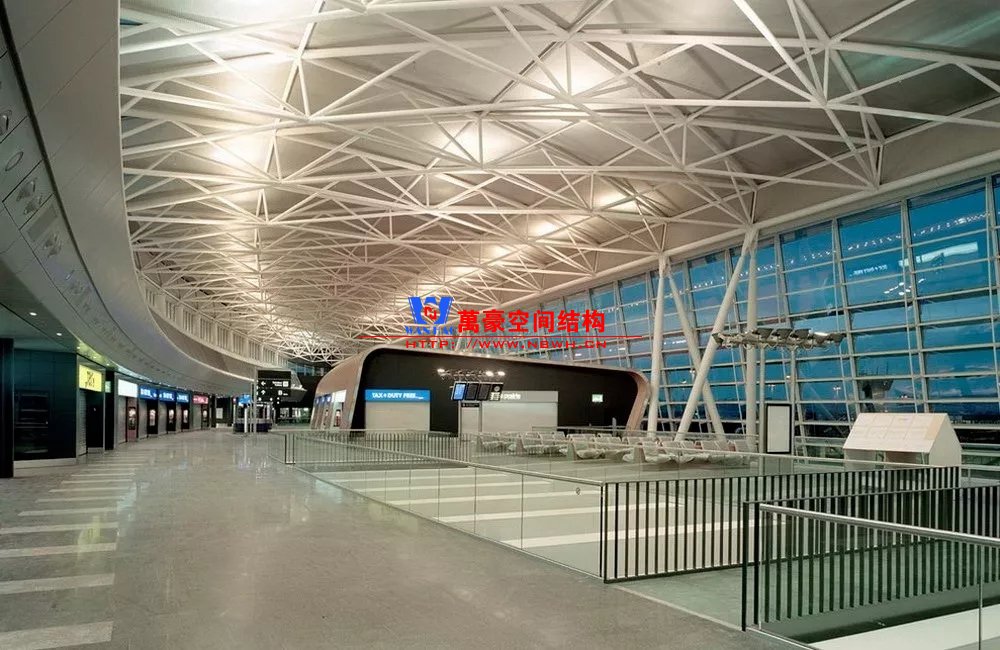

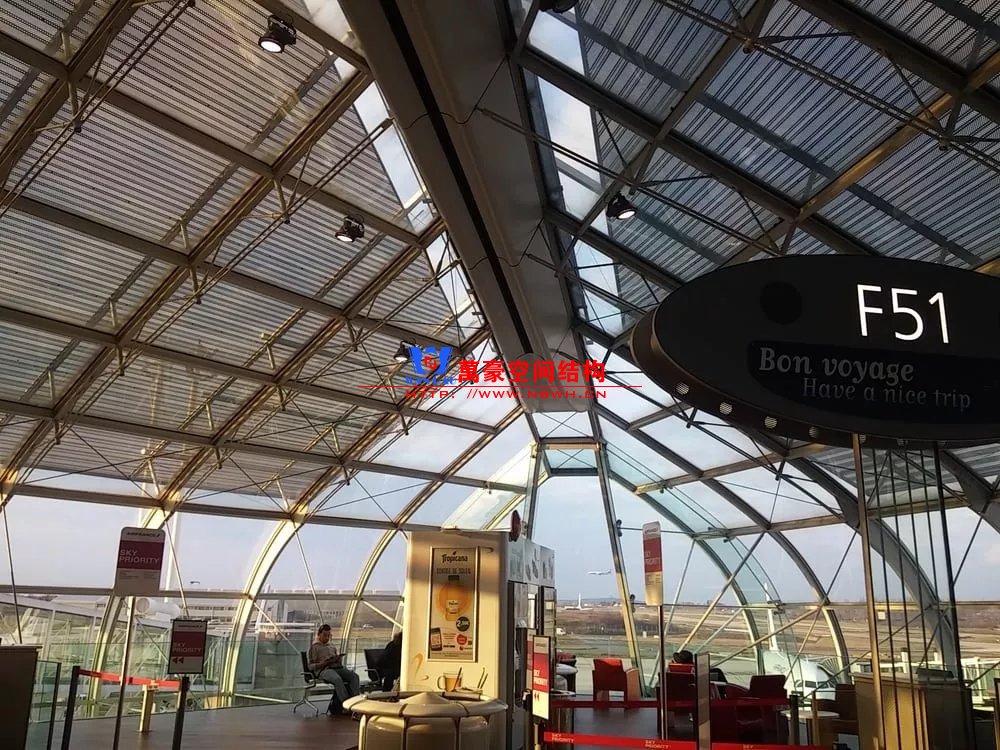

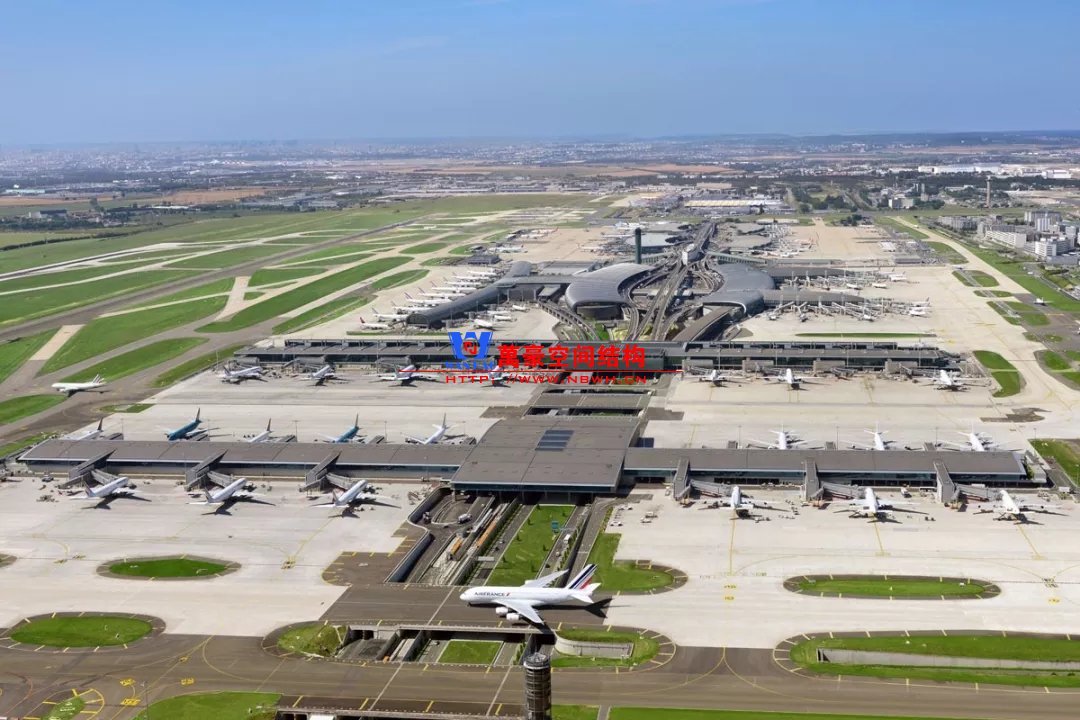

當然也可以選擇結構外露，但就會對結構桿件布置、桿件尺寸、節點處理等各個方面要求倍增，有一個細節處理不好就會嚴重影響最終建筑效果。列幾個知名的案例巴黎戴高樂機場F指廊/CDG，蘇黎世機場/ZRH，廣州白云機場/CAN，大家可以一起感受一下。

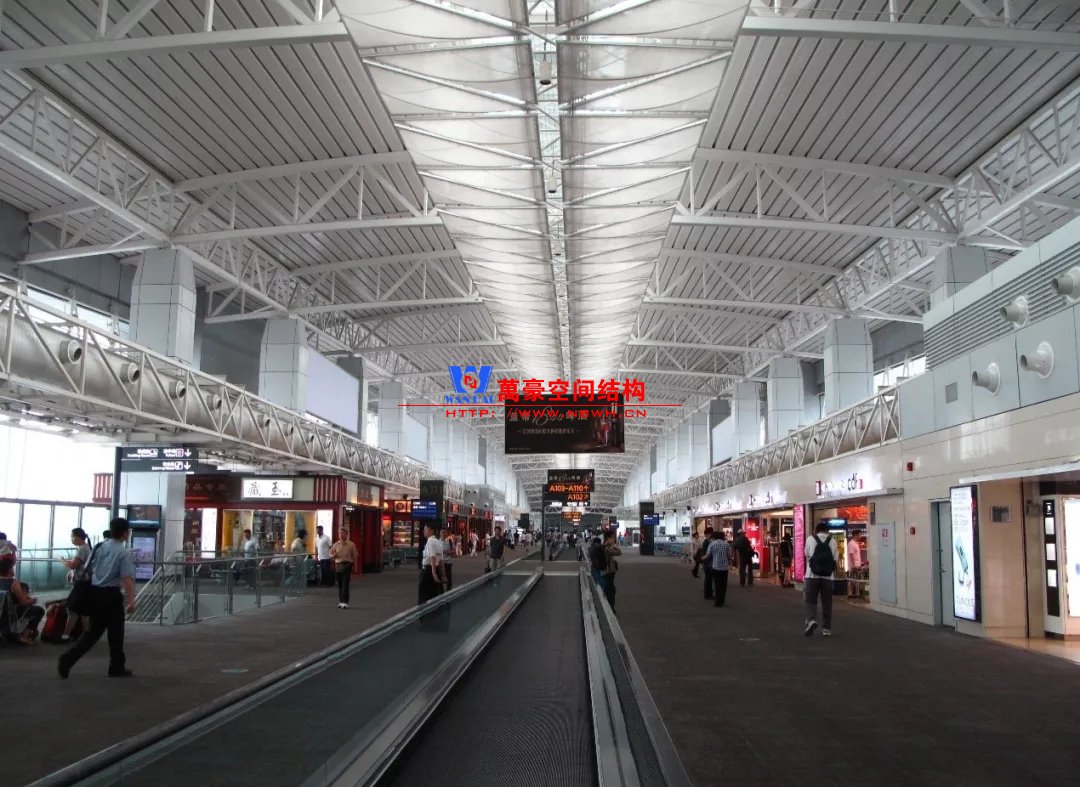

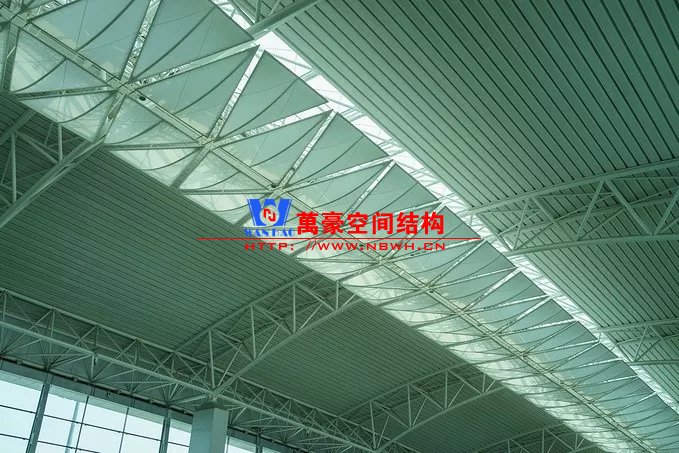

廣州白云機場/CAN頂部天窗處理

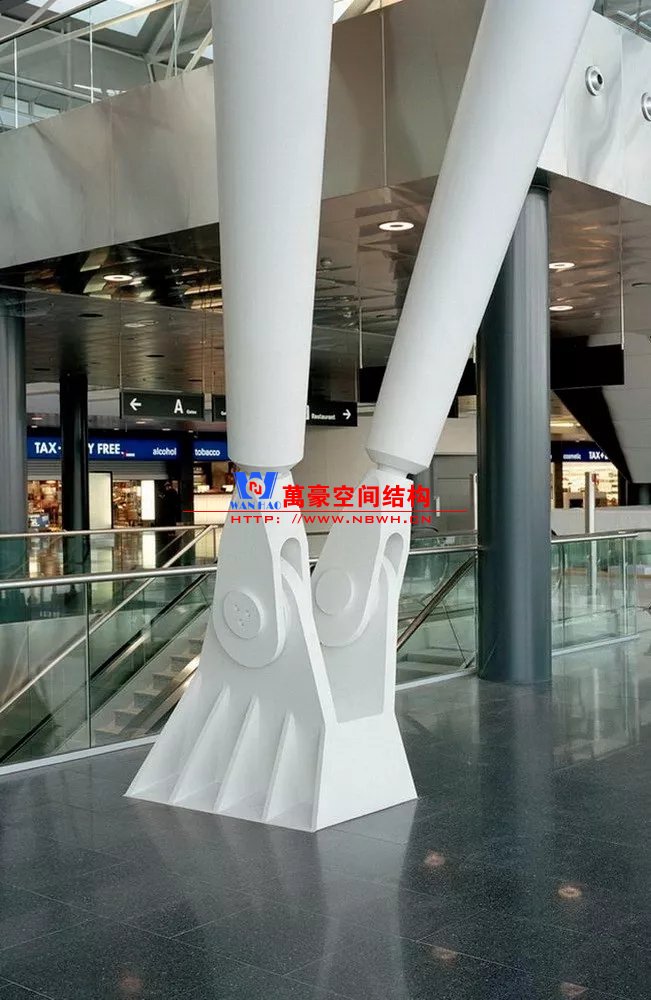

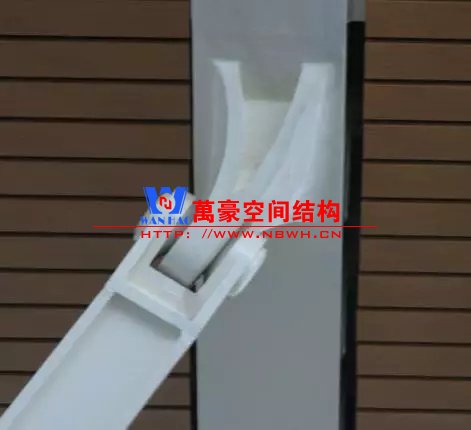

節點的處理是外露結構的關鍵，一樣的體系如果節點比較新穎和精細，也會使人眼前一亮。

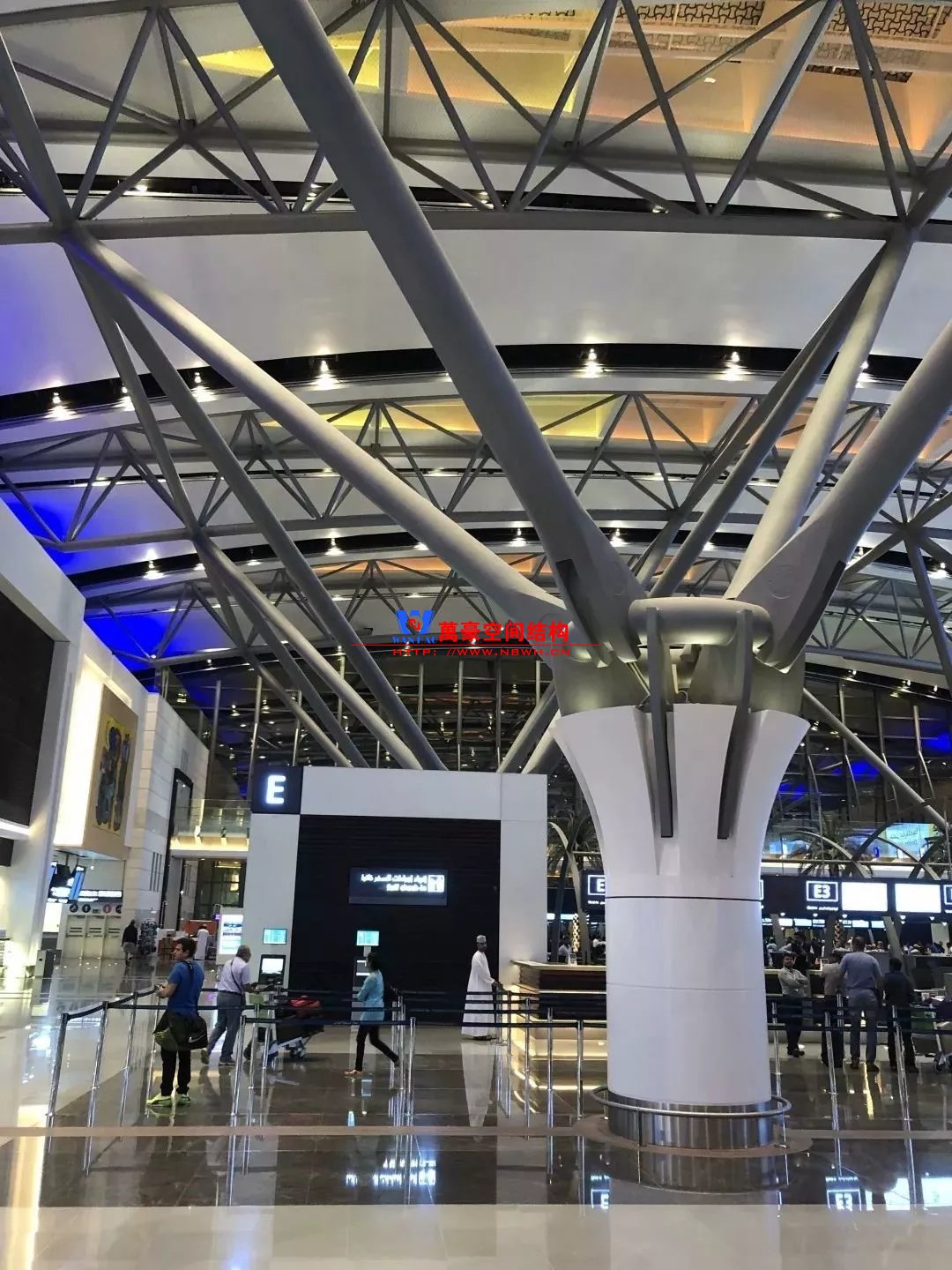

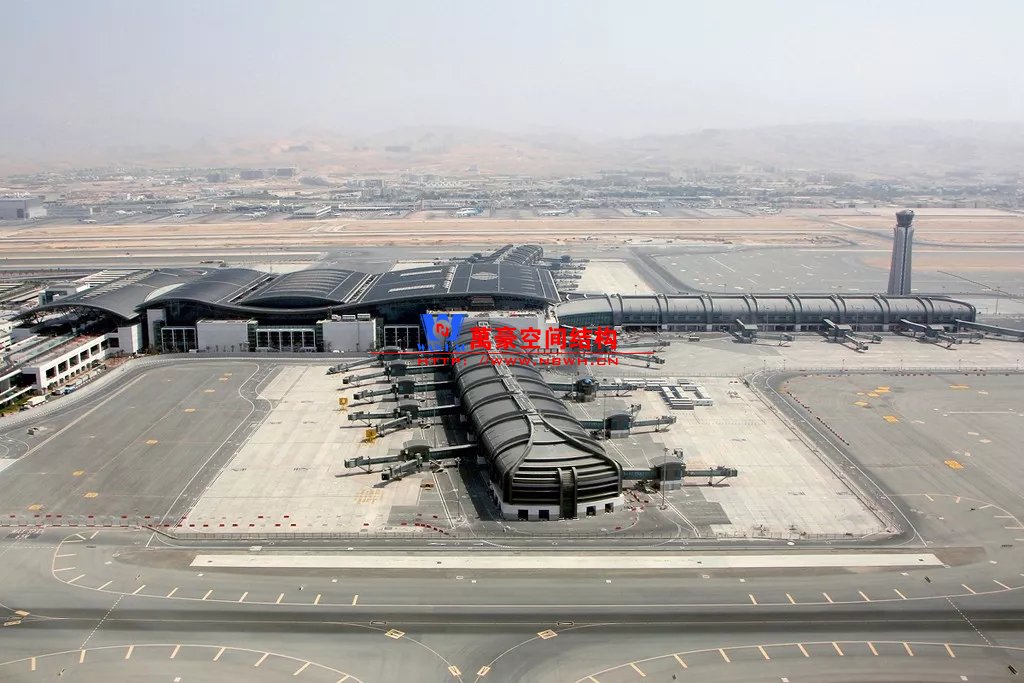

馬斯喀特新機場/MCT樹形柱柱底節點處理
筒形類斷面指廊

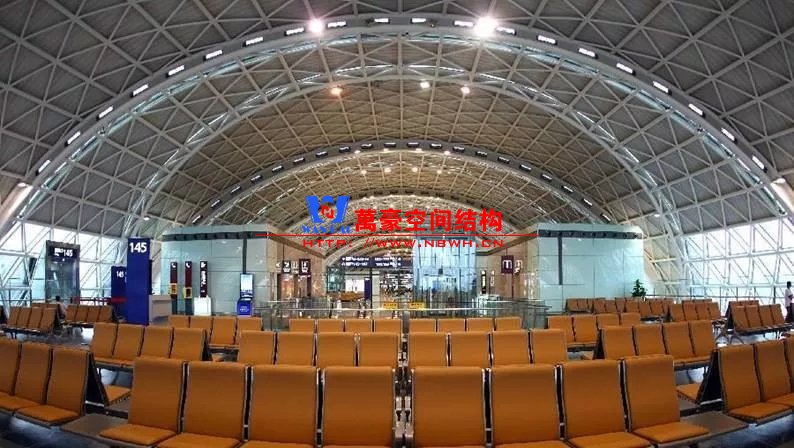

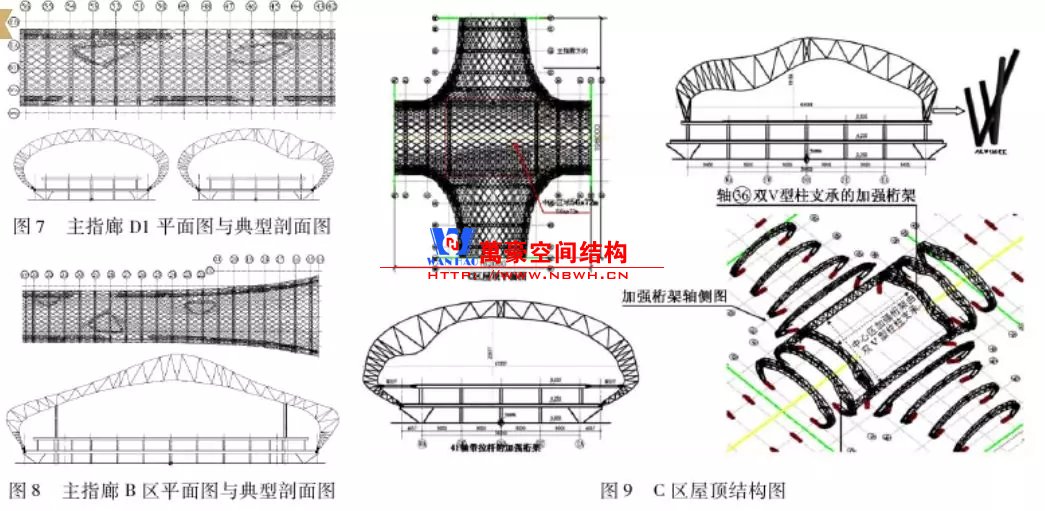

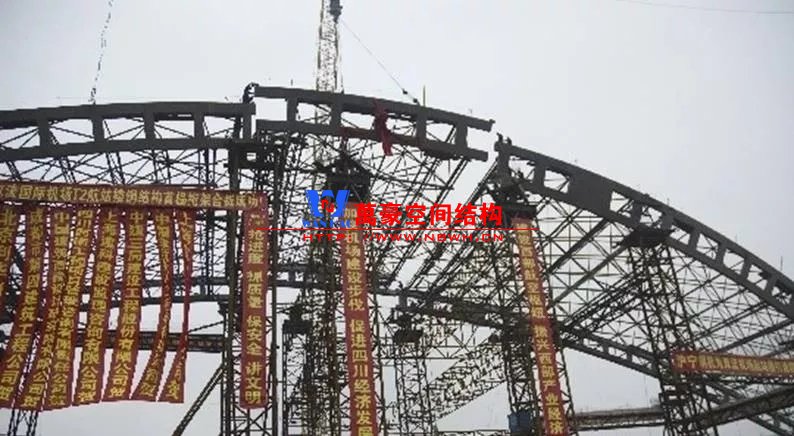

除了矩形斷面，筒形斷面也是一個選擇。筒形天生就是弧形，如果能夠提供足夠的支座側推力，結構就有機會用到拱的作用將構件尺度減小。比如成都雙流機場采用單元式結構，在跨度方向每個單元兩側形成兩片拱，中部采用網格結構填充；在長度方向各個單元相互依靠，增加縱向的抗側剛度；兩個單元的空隙部分即形成了天窗和立面。

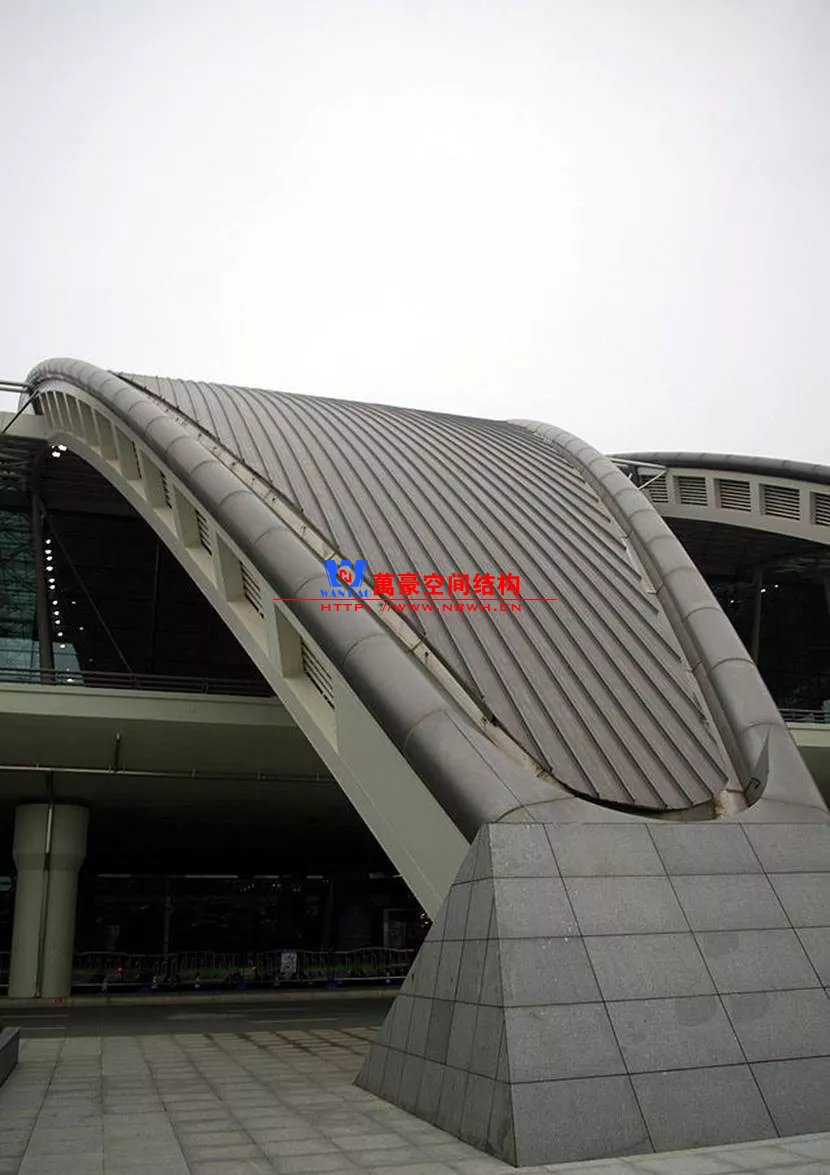

成都雙流機場/CTU拱腳節點

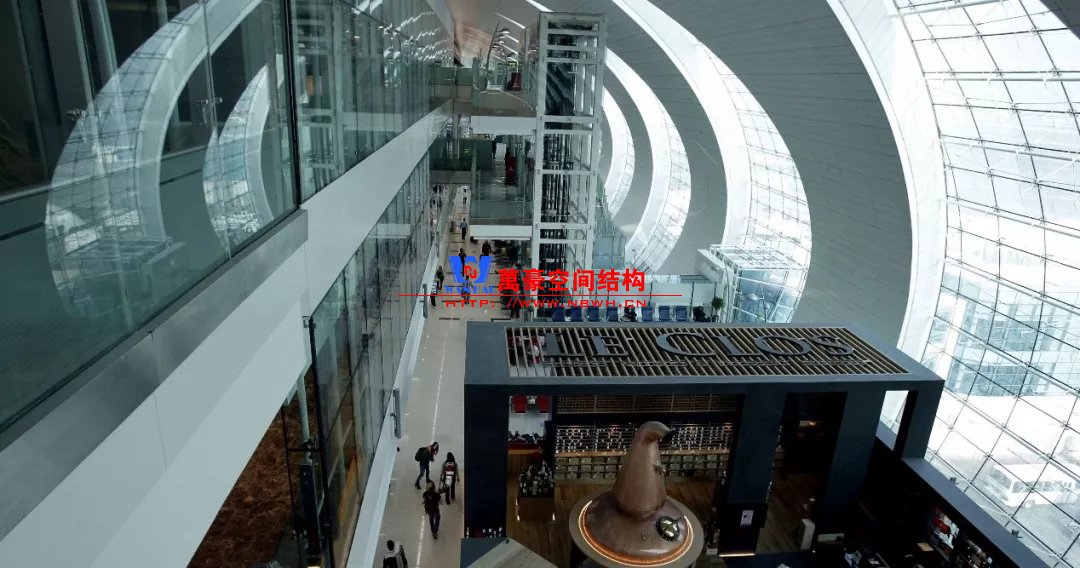

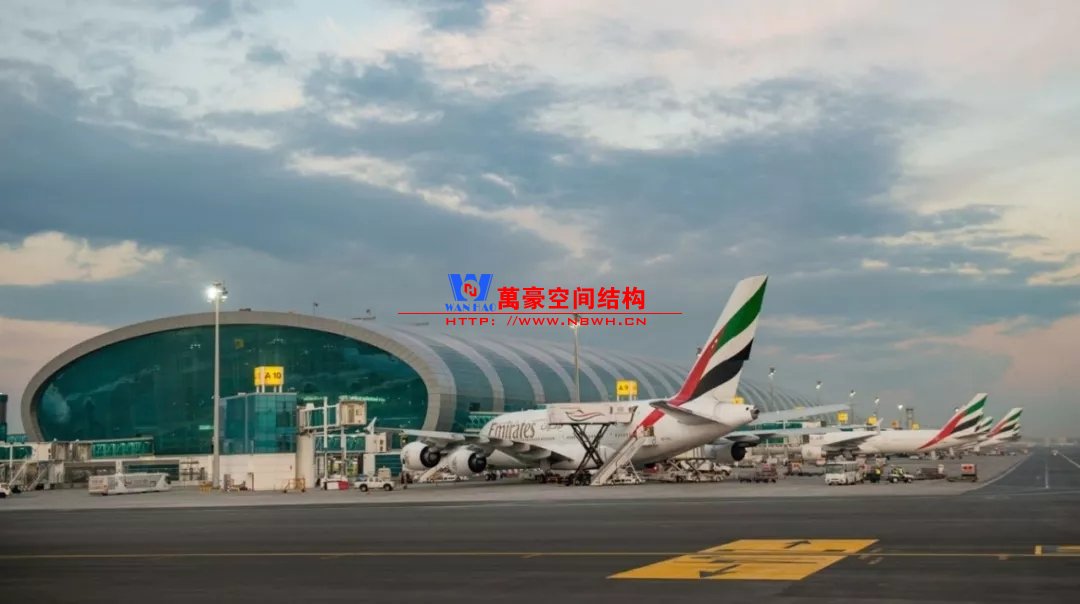

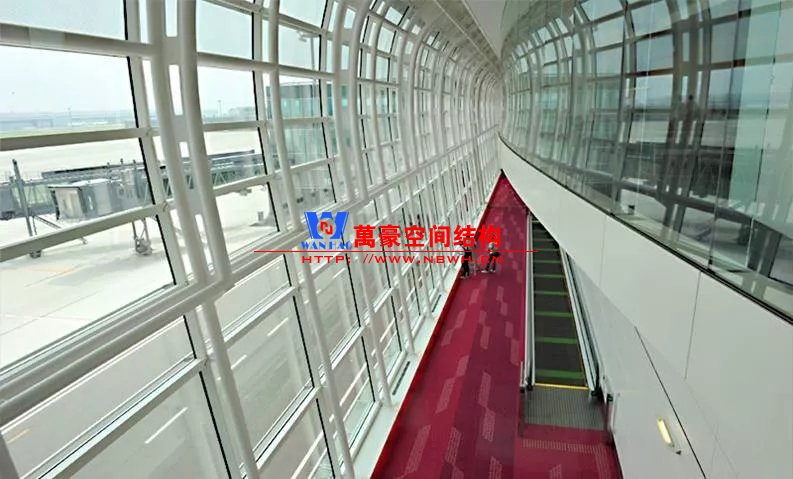

無獨有偶迪拜機場也是采用相似的外形，但是由于剖面并不是一個完整的拱形，因此構件內彎矩作用會比較明顯，因此在室內布置了兩根柱子。立面幕墻則采用索桁架半剛性幕墻立面更加通透。與雙流機場不同，結構構件是吊頂外包的，因此外包區域采用了效率更高的主次梁體系。

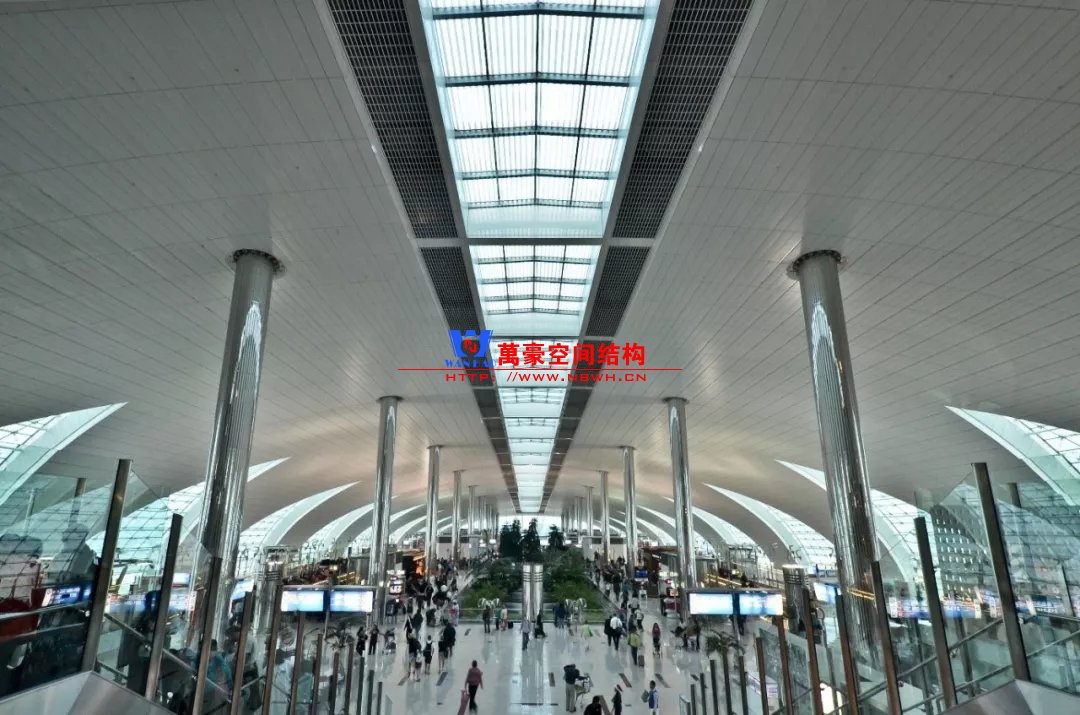

迪拜機場/DXB幕墻細部

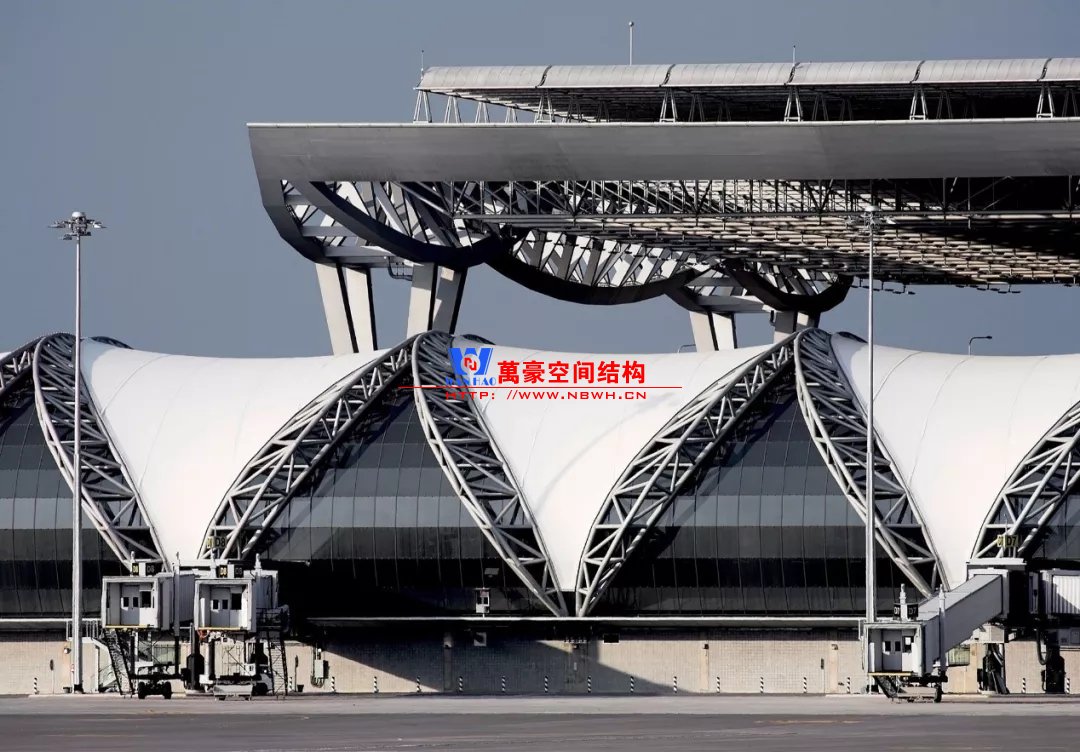

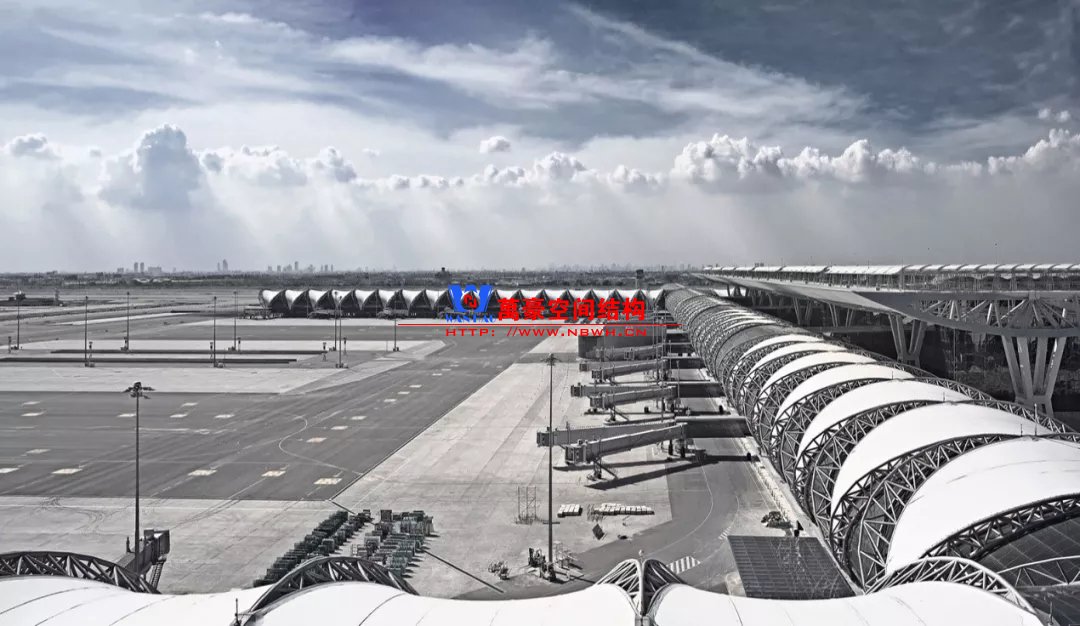

曼谷素萬那普機場同樣的形式設計出了不同的效果。前面兩個機場在室外是平滑的，而素萬那普機場選擇了空間桁架結構，且讓桁架暴露在建筑立面外側，形成建筑表達的一部分。結構體系從剖面上看利用了類似三鉸拱的概念，同時桁架高度與彎矩圖相符。立面則選用了剛性幕墻，整個建筑表達出了結構的力度感。

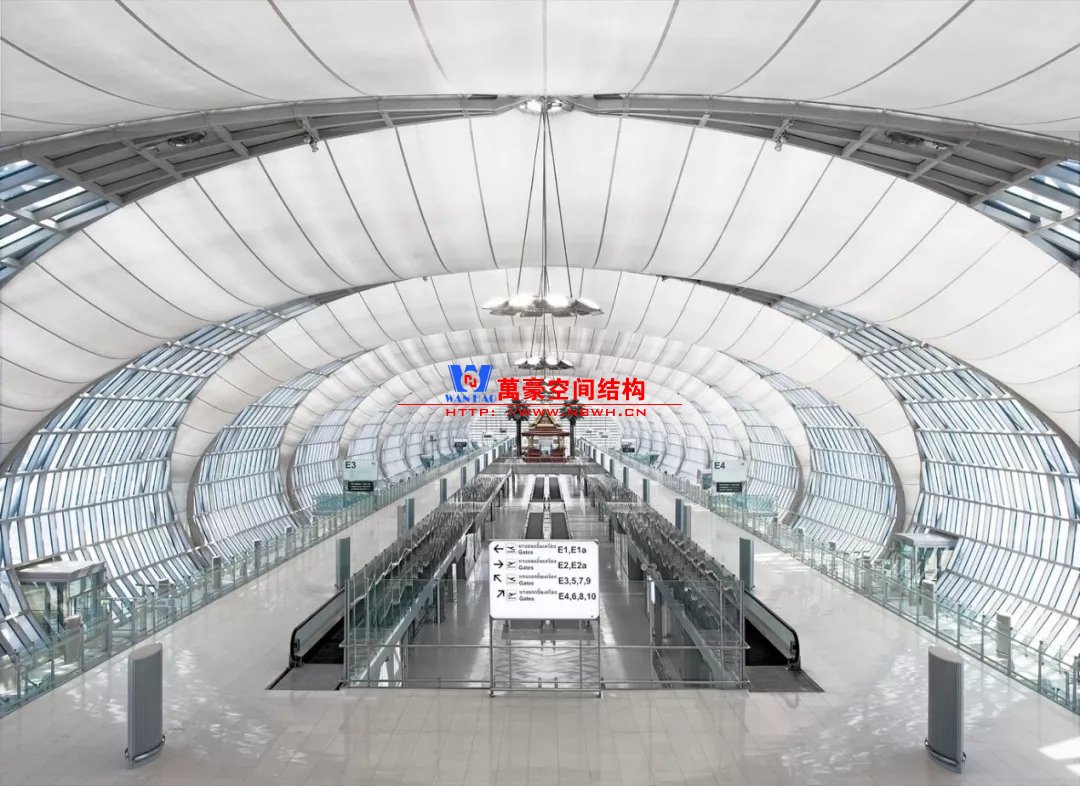

曼谷素萬那普機場/BKK室內效果

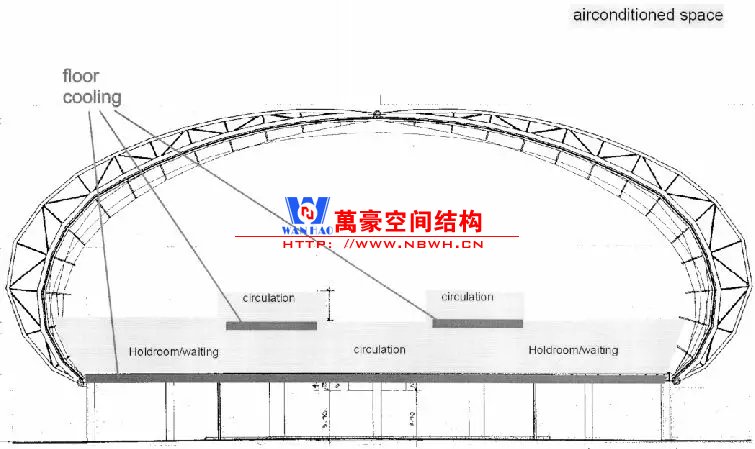

曼谷素萬那普機場/BKK結構剖面

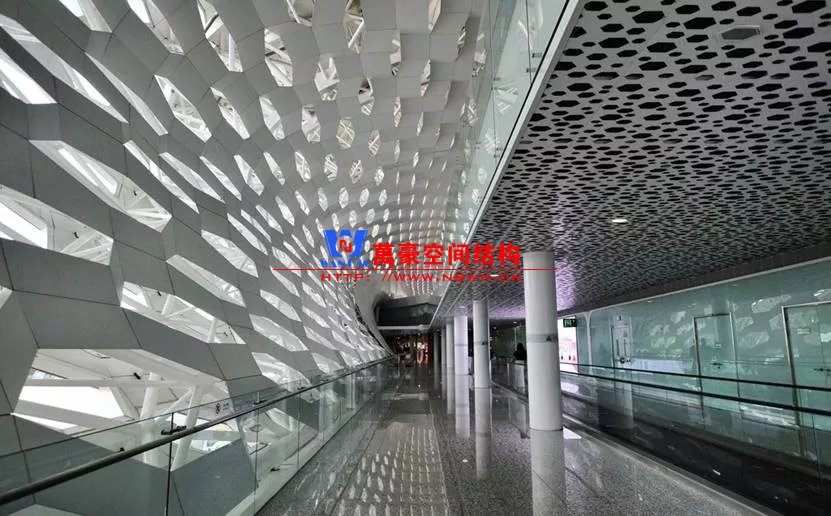

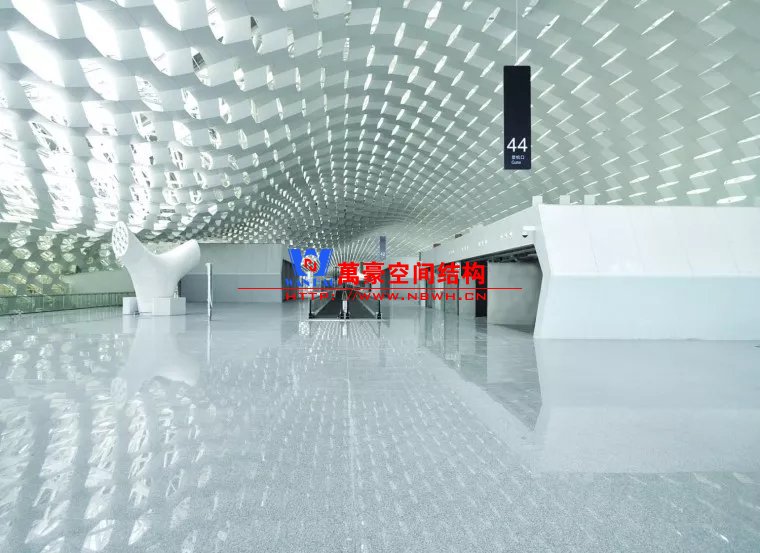

當然也可以用萬能的桁架和網架去擬合筒形的曲面，但建筑的不同處理方法，會讓最終效果呈現出完全不同的感覺。如深圳寶安機場采用桁架+網架的結構體系貼合建筑的上下表皮，最終建筑做吊頂外包，建筑吊頂采用鏤空的形式表達出建筑紋理，但在縫隙中可以看到結構構件。

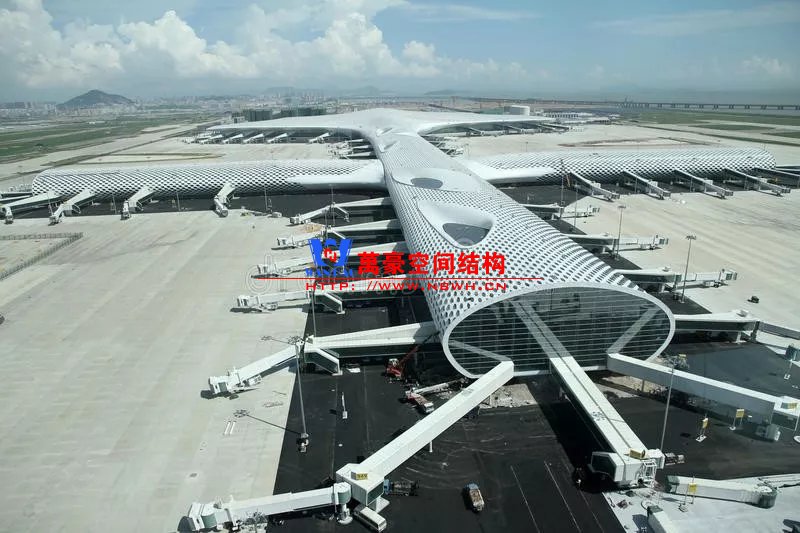

深圳機場/SZX結構體系

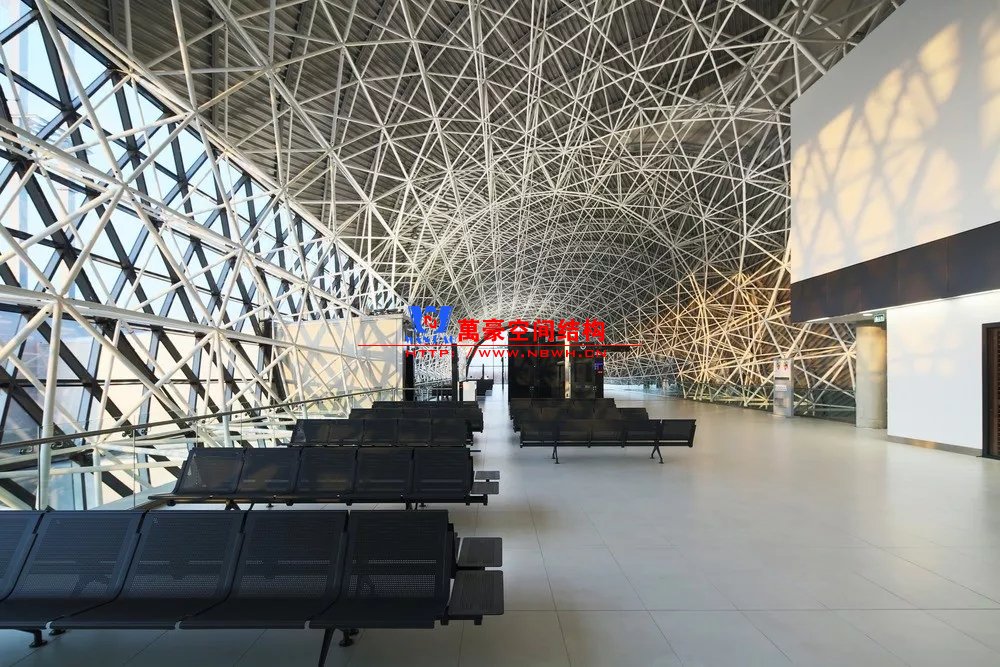

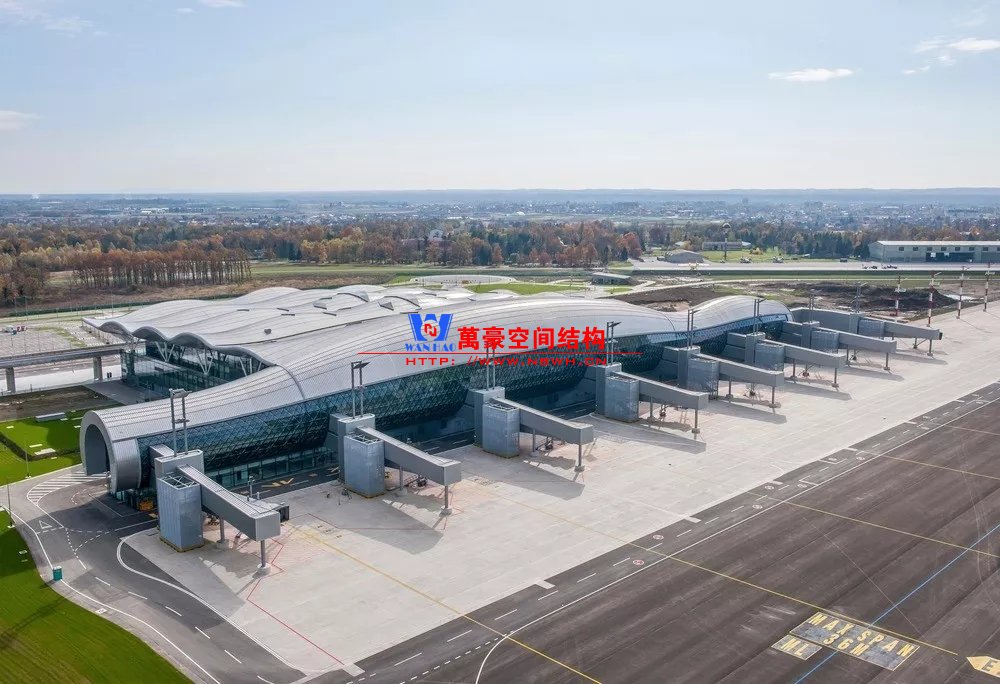

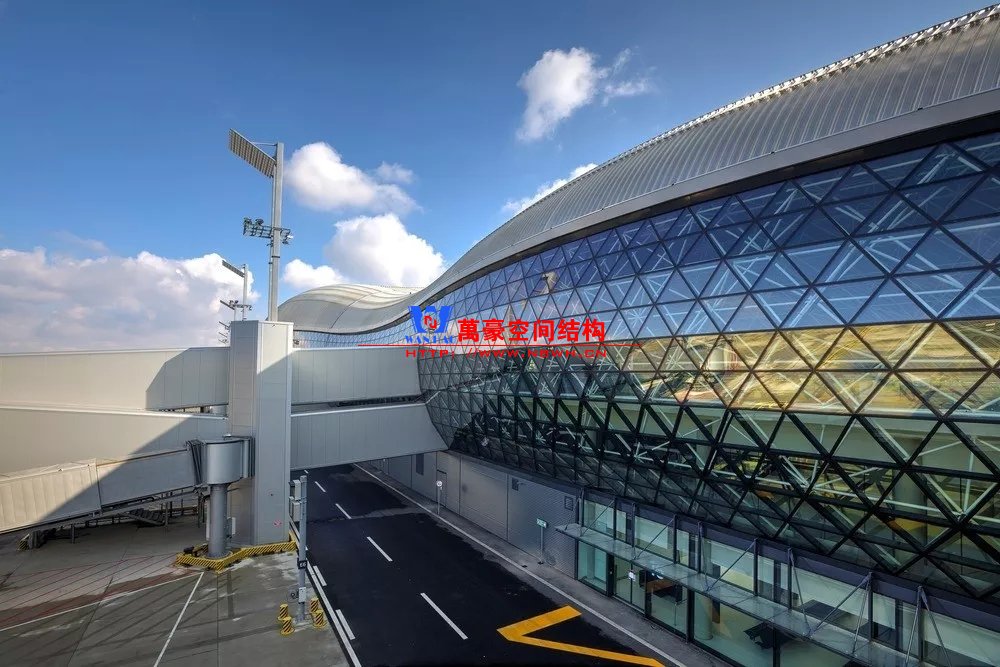

克羅地亞札格瑞布機場剖面也是筒形，結構采用網架結構，但網架沒有外包。網架構件和網架球節點直接暴露在近人的尺度，但從照片上看并沒有顯得很雜亂，這可能是因為結構構件和節點的尺度控制的很好，細而密的構件顯得比較精細。

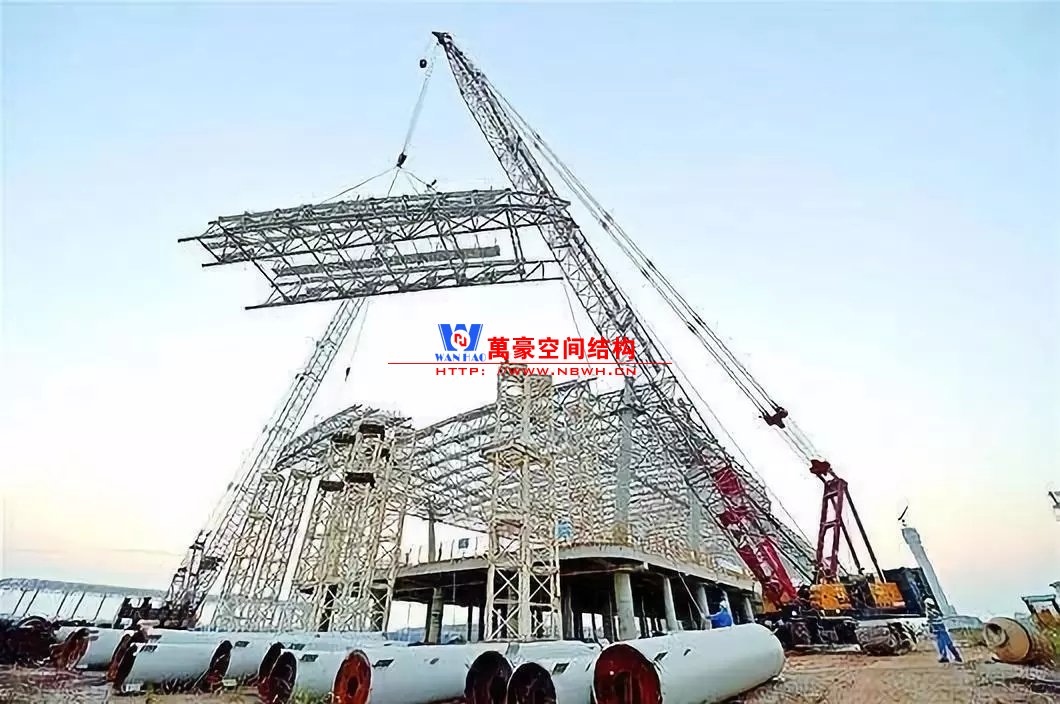

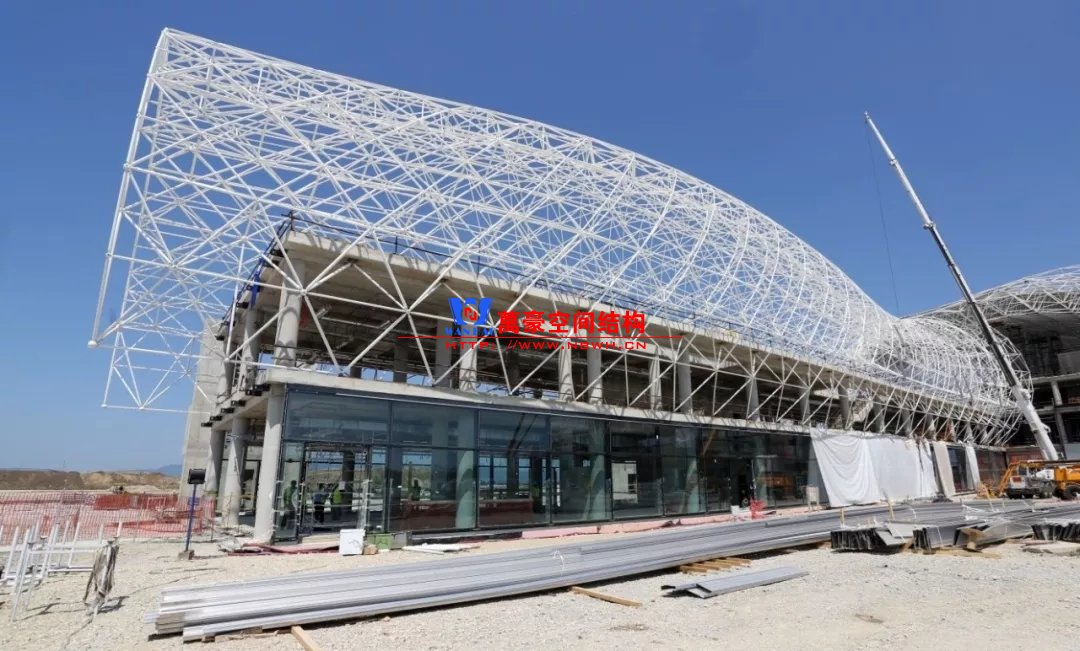

克羅地亞札格瑞布機場/PEK建造過程

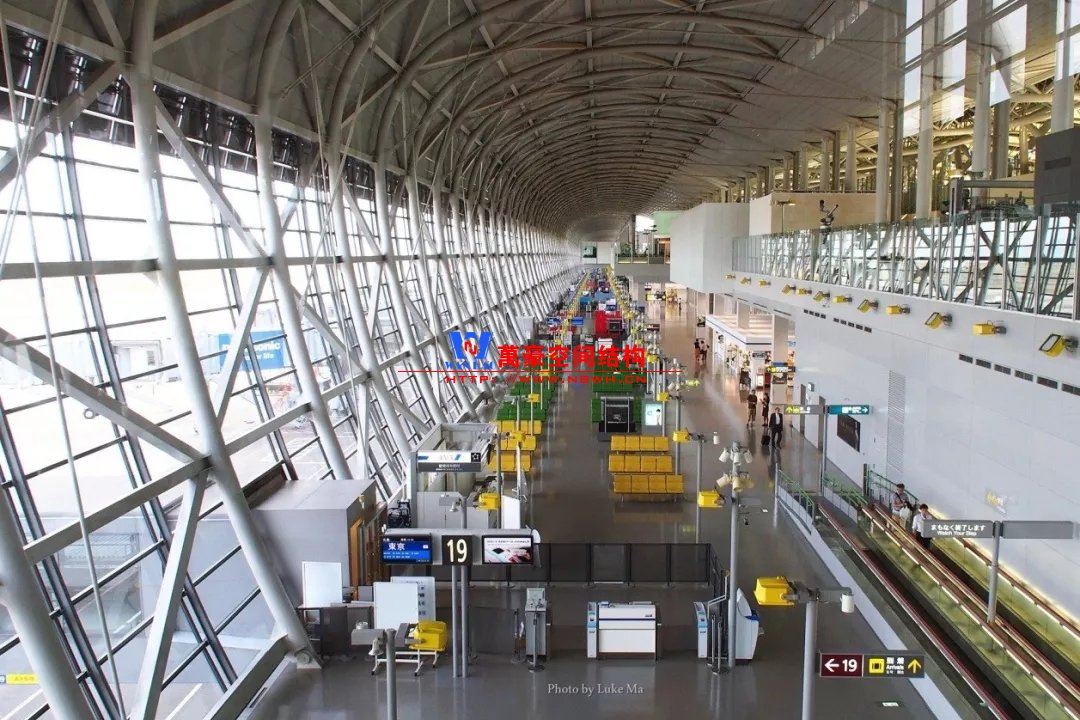

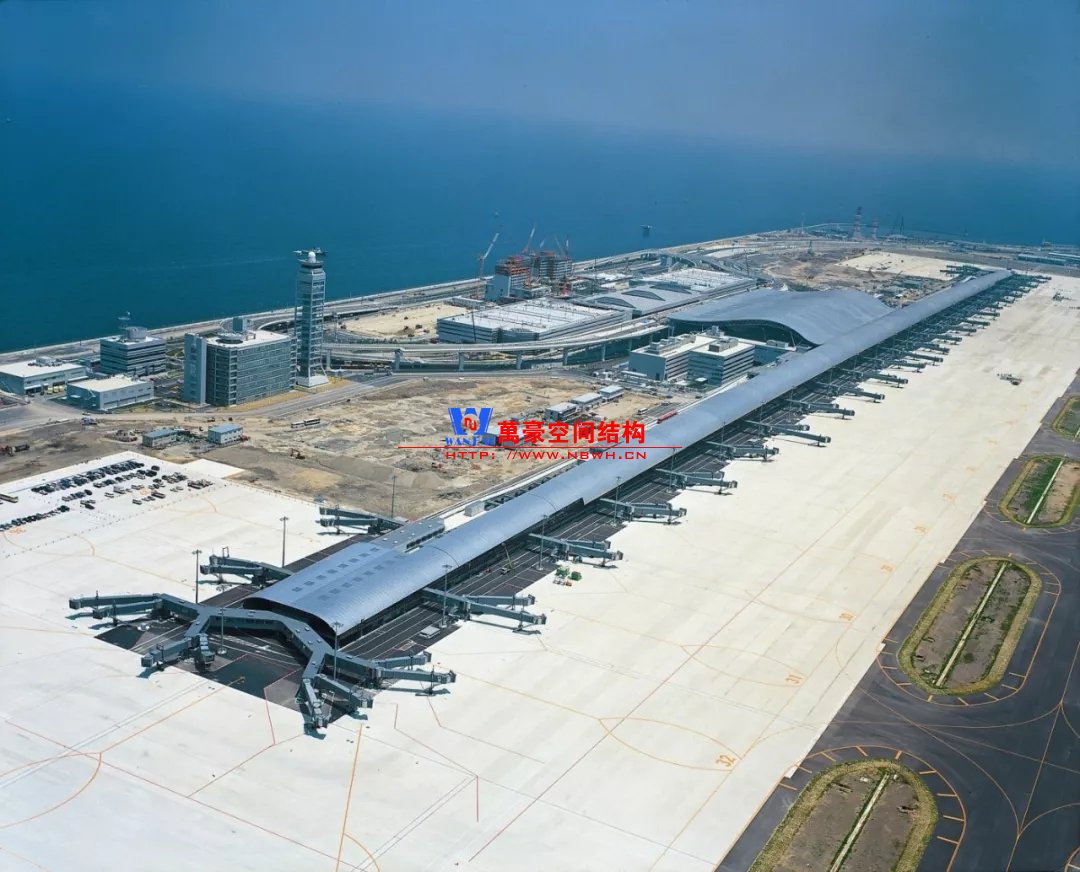

大阪關西機場則采用弧形鋼梁+索的結構體系，有效減小了鋼梁尺寸，同時由于沒有天窗光線作用，鋼索并不明顯?？赡苁怯捎谌毡臼堑卣鸲喟l(fā)地區，外露的支撐構件比較多略顯雜亂。

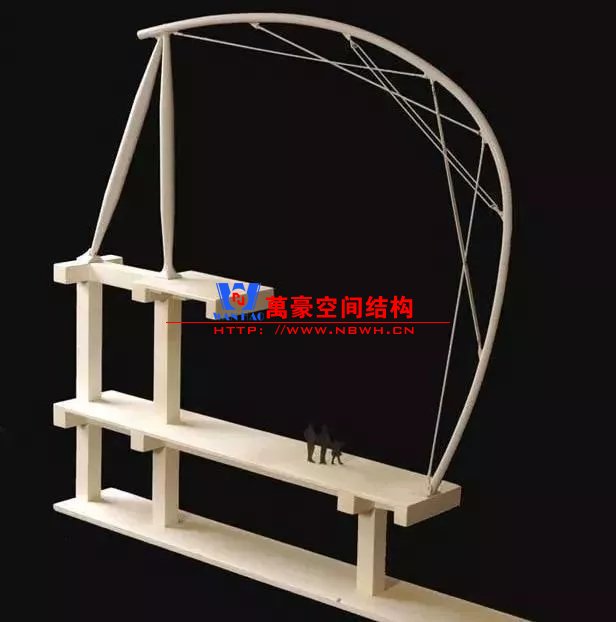

大阪關西機場/KIX結構體系示意
特殊類型指廊

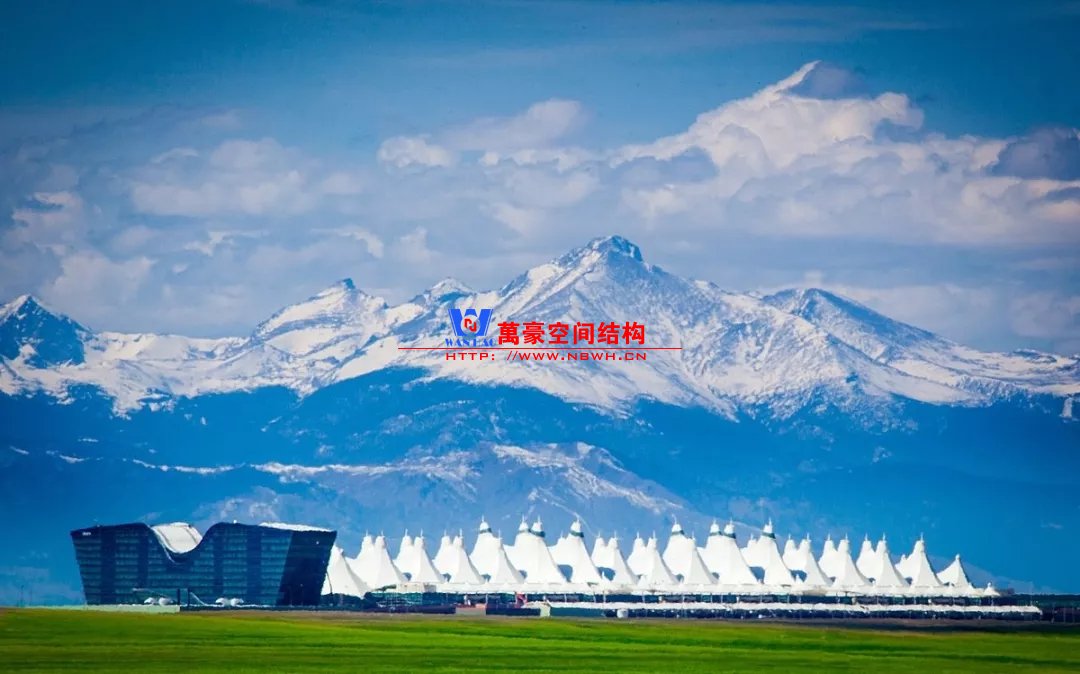

除了以上相對比較常見的結構類型，還有一些是不太常見的樣式，且基本上只此一例別無他家。如丹佛機場則采用了膜結構，潔白的膜層層疊疊與遠處的雪山交相呼應，建筑效果很特別。那為何很少有機場大范圍采用膜結構呢？可能和膜結構的熱工性能和使用年限有關系，夏熱冬冷不節能。同時膜結構對形態的適應性比較差，需要特定的建筑樣式才能遷就膜結構，而不像鋼結構基本能適應任何建筑造型。因此建筑師如果想選擇膜結構，需要和結構工程師在早期有更多的溝通。

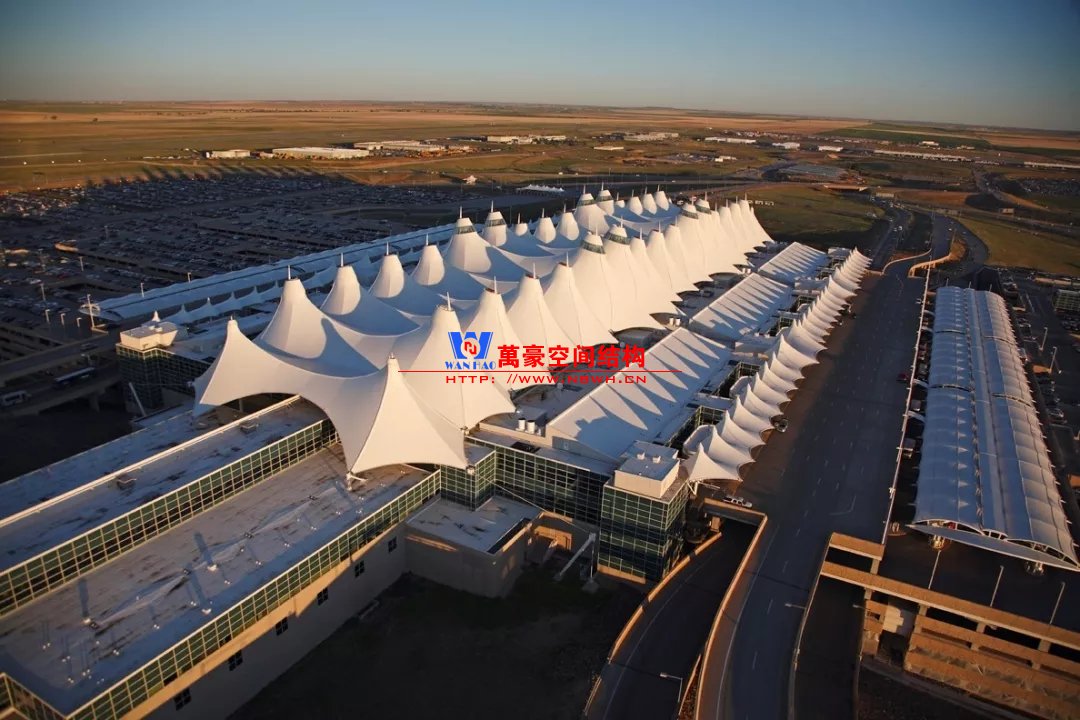

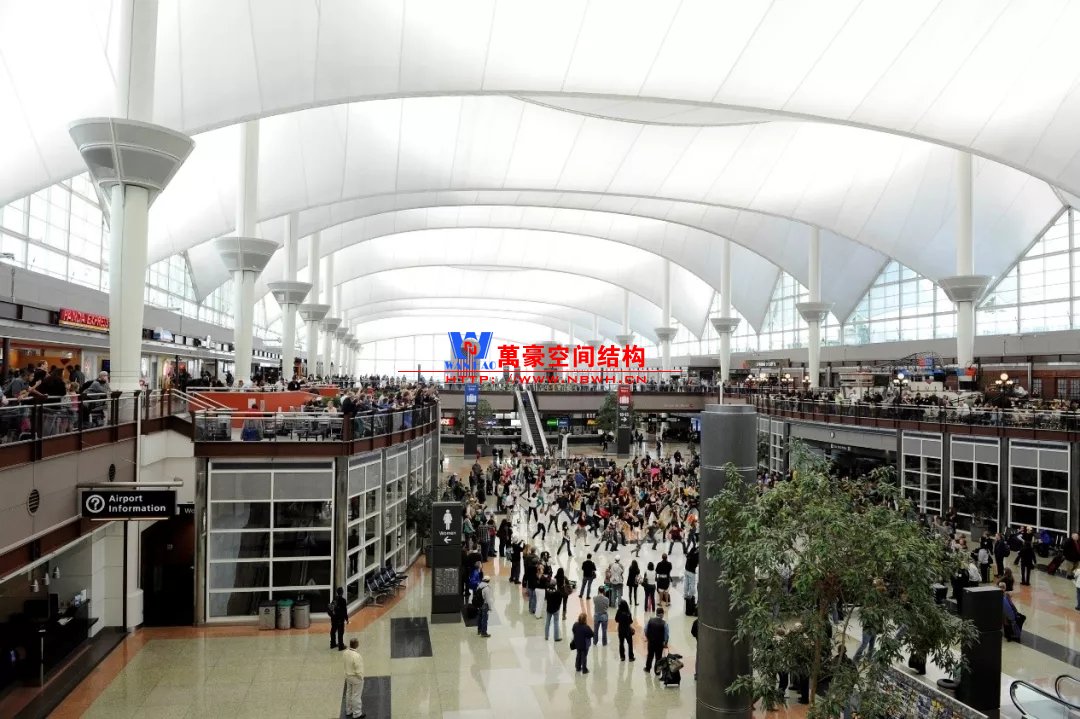

丹佛機場/DEN室內效果

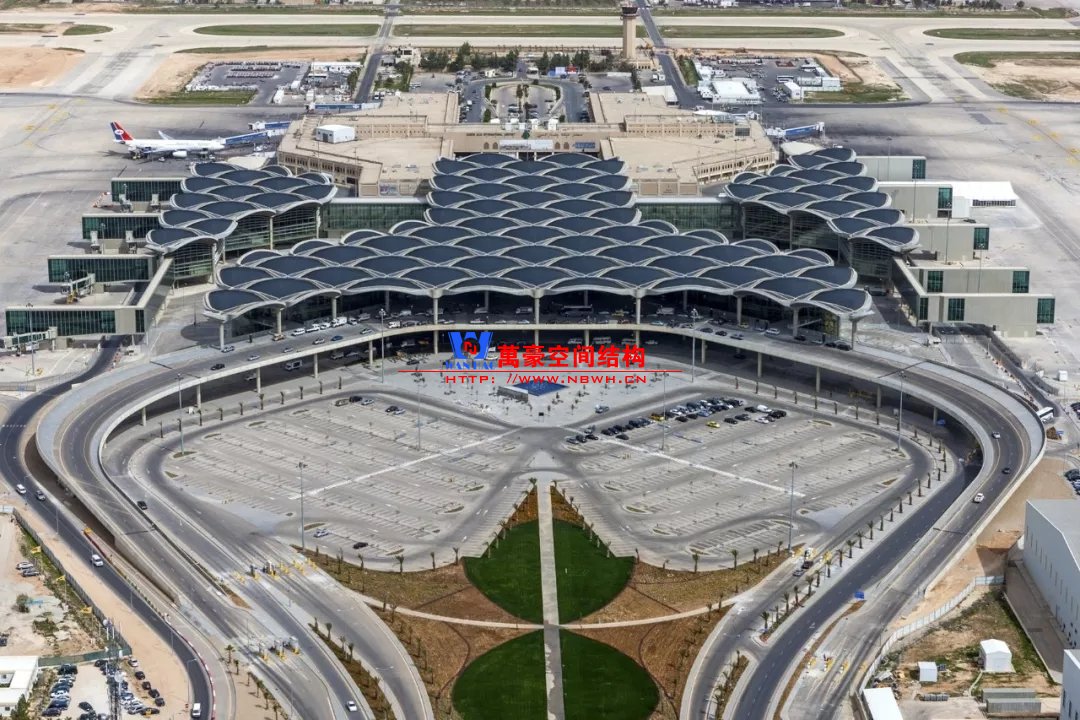

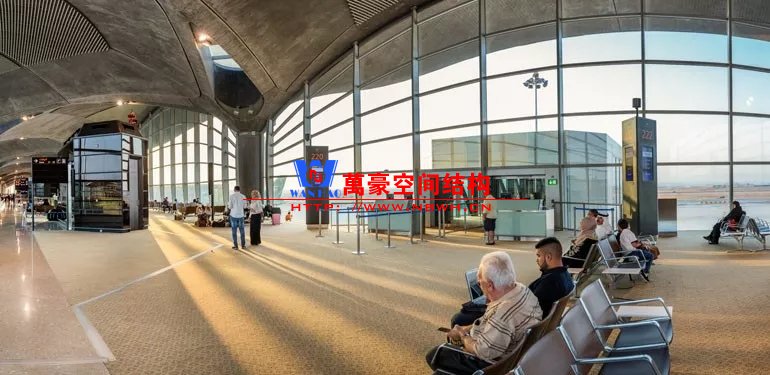

安曼阿利亞皇后國際機場采用單元式建筑造型，但與伊斯坦布爾機場不同，并沒有利用鋼結構而是采用了混凝土結構。混凝土構件外露，充分體現了混凝土結構的力度感。建造時采用預制混凝土，同時在屋面鋪設太陽能用于機場供電，可謂非常綠色環保。但這也對結構設計和施工都提出了很高的要求，因此綜合造價肯定不低。在鋼結構為主流的今天，安曼阿利亞皇后國際機場也屬于獨此一份。

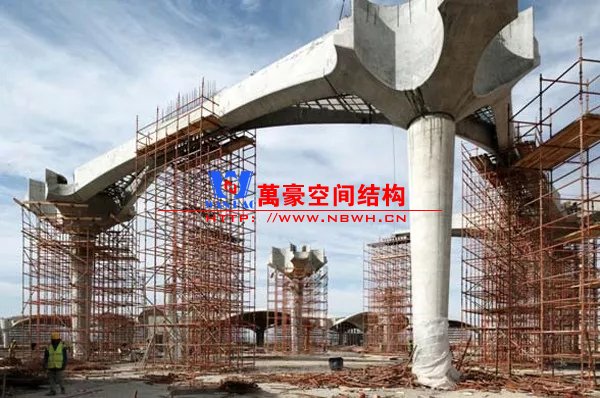

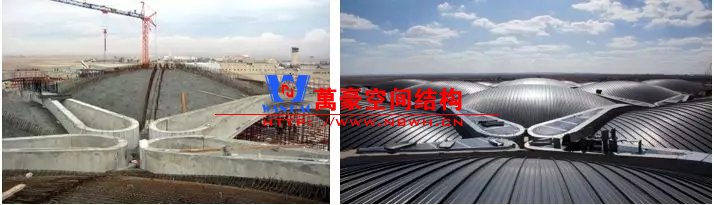

安曼阿利亞皇后國際機場/AMM建造過程
結語
這里例舉了部分有代表性的案例，可以看出對于一個看似簡單玩不出花樣的建筑樣式，通過建筑和結構的緊密配合，也是可以形成豐富多彩的最終效果。
